Condutas do ar for BMW 4 Series G26 Gran Coupé LCI 430i

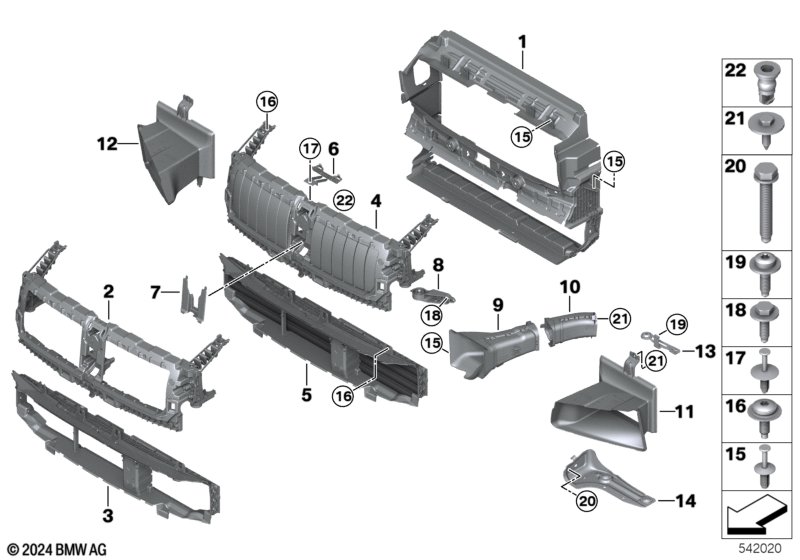

This Condutas do ar technical drawing provides a detailed breakdown of the assembly for the 4 Series G26 Gran Coupé LCI 430i. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Descrição | Suplemento | Quantidade | De | Até | Número de Peça | Preço | Notas | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Guia de ventilação do radiador | 1 | 51748738855 | Shop at ECS Tuning | ||||||
| Para viaturas com Versão para a Coreia e Âmbito CO2 |
L802A=Não S1CBA=Não |
|||||||||
| 02 | Conduta de ar superior | 1 | 51749498817 | Shop at ECS Tuning | ||||||
| 03 | Conduta do ar em baixo | 1 | 51749498818 | Shop at ECS Tuning | ||||||
| Para viaturas com Âmbito CO2 |
S1CBA=Sim |
|||||||||
| 04 | Conduta ar com comando portinholas sup. | 1 | 51745A1E917 | Shop at ECS Tuning | ||||||
| 05 | Conduta ar com comando portinholas inf. | 1 | 51745A1E918 | Shop at ECS Tuning | ||||||
| 06 | Apoio superior | 1 | 51749851178 | Shop at ECS Tuning | ||||||
| 07 | Cobertura central | 1 | 51749854484 | Shop at ECS Tuning | ||||||
| 08 | Suporte da conduta de ar esquerdo | 1 | 51647434061 | Shop at ECS Tuning | ||||||
| 08 | Suporte da conduta de ar direito | 1 | 51647434062 | Shop at ECS Tuning | ||||||
| 09 | Conduta de ar do travão diant. esq. | 1 | 51748738939 | Shop at ECS Tuning | ||||||
| 09 | Conduta de ar do travão diant. dir. | 1 | 51748738940 | Shop at ECS Tuning | ||||||
| 10 | Conduta p/ventil. travão Cava roda esq. | 1 | 51749477025 | Shop at ECS Tuning | ||||||
| 10 | Conduta p/ventil. travão Cava roda dir. | 1 | 51749477026 | Shop at ECS Tuning | ||||||
| 15 | Rebite de expansão | D = 6MM | 10 | 51111908077 | $0.30 | Shop at ECS Tuning | ||||
| 16 | Parafuso de cabeça lenticular com anilha | M6X20 | 6 | 07145A48F72 | Shop at ECS Tuning | |||||
| 17 | Rebite de expansão | 1 | 51118174185 | $0.30 | Shop at ECS Tuning | |||||
| 18 | Parafuso sextavado | M6X20-8.8 | 4 | 07119907898 | Shop at ECS Tuning | |||||
| 21 | Parafuso sextavado | TS5X20SW10 D=22 | 4 | 07149481168 | Shop at ECS Tuning | |||||
| 22 | Pino de fixação | 1 | 51129850687 | Shop at ECS Tuning | ||||||
