Banco diant.estrut. encosto/painel tras. for BMW 5 Series E39 528i (2000)

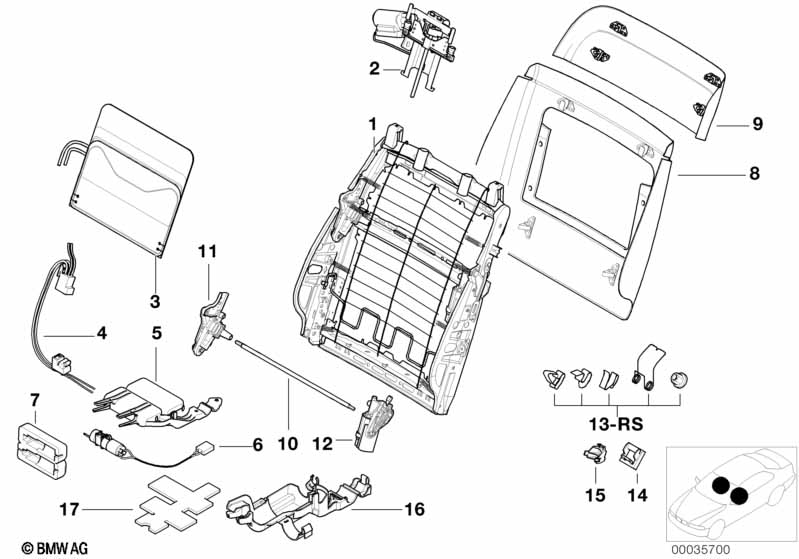

This Banco diant.estrut. encosto/painel tras. technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 528i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2000.

Banco diant.estrut. encosto/painel tras.
Nr. Descrição Suplemento Quantidade  De   Até  Número de Peça Preço Notas
  i Para viaturas com
Banco Komfort com memória
S456A=Sim
Para viaturas com
Banco Komfort com memória
Apenas indicado para lado do
acompanhante
S456A=Sim
01 Estrutura do encosto 1 52108200322 $430.23 ENDED Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
Apenas indicado para lado do condutor
S456A=Sim
01 Estrutura do encosto 1 52108200321 $486.68 Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
Apenas indicado para lado do
acompanhante
S456A=Sim
02 Encaixe do encosto de cabeça eléctrico 1 52107010145 $162.69 Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
Apenas indicado para lado do condutor
S456A=Sim
02 Encaixe do encosto de cabeça eléctrico 1 52107010142 $172.55 Shop at ECS Tuning
Para viaturas com
Apoio lombar p/ condutor e acompanh.
S488A=Sim
03 Almofada lombar 2 52108170562 $37.83 Shop at ECS Tuning
04 Unidade de ar comprimido do apoio lombar 2 52108162272 $97.65 ENDED Shop at ECS Tuning
06 Unidade accionamento almofada lombar 2 04/1998 67668378948 $86.25 Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
Versão em tecido Wollvelours
S456A=Sim
08 Painel traseiro inferior do estofo GRAU 2 52108175774 $241.40 ENDED, +core Shop at ECS Tuning
08 Painel traseiro inferior do estofo ANTHRAZIT 2 52108175775 $261.14 ENDED, +core Shop at ECS Tuning
08 Painel traseiro inferior do estofo MARINEBLAU 2 52108175776 $261.14 ENDED Shop at ECS Tuning
08 Painel traseiro inferior do estofo SEEGRUEN 2 52108199422 $238.82 ENDED Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
Imitação de pele
Apenas indicado para versão em pele
Montana
S456A=Sim
08 Painel traseiro inferior do estofo GRAU 2 52108175779 $241.40 Shop at ECS Tuning
08 Painel traseiro inferior do estofo SCHWARZ 2 52108175780 $241.40 ENDED Shop at ECS Tuning
08 Painel traseiro inferior do estofo SANDBEIGE 2 52108175782 $241.40 Shop at ECS Tuning
08 Painel traseiro inferior do estofo DUNKELGRUEN 2 52108189108 ENDED, +core Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
e
Versão em pele
Estofo em pele Montana
S456A=Sim

=Sim
08 Painel traseiro inferior do estofo BURGUND 2 52107055660 $460.91 ENDED, +core Shop at ECS Tuning
08 Painel traseiro inferior do estofo GRAU 2 52108175784 $474.01 ENDED Shop at ECS Tuning
08 Painel traseiro inferior do estofo SCHWARZ 2 52108175785 $474.01 Shop at ECS Tuning
08 Painel traseiro inferior do estofo MARINEBLAU 2 52108175786 $460.91 ENDED, +core Shop at ECS Tuning
08 Painel traseiro inferior do estofo SANDBEIGE 2 52108175787 $474.01 ENDED Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
Versão em tecido Wollvelours
S456A=Sim
09 Painel traseiro superior do estofo GRAU 2 52108175745 $84.29 ENDED, +core Shop at ECS Tuning
09 Painel traseiro superior do estofo ANTHRAZIT 2 52108175746 $69.47 ENDED, +core Shop at ECS Tuning
09 Painel traseiro superior do estofo MARINEBLAU 2 52108175747 $89.56 ENDED, +core Shop at ECS Tuning
09 Painel traseiro superior do estofo SEEGRUEN 2 52108199421 $102.39 ENDED, +core Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
Imitação de pele
Apenas indicado para versão em pele
Montana
S456A=Sim
09 Painel traseiro superior do estofo GRAU 2 52108175751 $84.29 ENDED, +core Shop at ECS Tuning
09 Painel traseiro superior do estofo SCHWARZ 2 52108175752 $84.29 Shop at ECS Tuning
09 Painel traseiro superior do estofo SANDBEIGE 2 52108175754 $84.29 ENDED, +core Shop at ECS Tuning
09 Painel traseiro superior do estofo DUNKELGRUEN 2 52108189101 $70.87 ENDED, +core Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
e
Versão em pele
Estofo em pele Montana
S456A=Sim

=Sim
09 Painel traseiro superior do estofo BURGUND 2 52107055659 $119.41 ENDED Shop at ECS Tuning
09 Painel traseiro superior do estofo GRAU 2 52108175757 $135.69 ENDED, +core Shop at ECS Tuning
09 Painel traseiro superior do estofo SCHWARZ 2 52108175758 $135.69 +core Shop at ECS Tuning
09 Painel traseiro superior do estofo MARINEBLAU 2 52108175759 $119.41 ENDED, +core Shop at ECS Tuning
09 Painel traseiro superior do estofo SANDBEIGE 2 52108175760 $135.69 ENDED, +core Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
S456A=Sim
10 Veio da regulação do encosto esq. 2 52108175056 $19.11 Shop at ECS Tuning
11 Engrenagem do ajuste do encosto 2 52108175055 $103.56 Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
Apenas indicado para lado do
acompanhante
S456A=Sim
12 Accionamento ajuste parte sup. encosto 2 67318352263 $221.04 Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
e
Memória (Memory)
Apenas indicado para lado do condutor
S456A=Sim

=Sim
12 Accionamento ajuste parte sup. encosto 2 67668352262 $215.60 Shop at ECS Tuning
Para viaturas com
Banco Komfort com memória
S456A=Sim
13 Kit de peças de fixação 1 52108197043 ENDED Shop at ECS Tuning
14 Clip 4 52108175054 $2.29 Shop at ECS Tuning
15 Clip 4 12/2003 52108175053 $0.66 Shop at ECS Tuning
15 Kit de reparação grampos 4 52107240386 Shop at ECS Tuning
Para viaturas com
Apoio lombar p/ condutor e acompanh.
S488A=Sim
16 Suporte 2 04/1998 52108242781 $6.18 Shop at ECS Tuning
17 Isolamento acústico 2 04/1998 52108248237 $1.54 Shop at ECS Tuning
Notas
  • ENDED = a peça foi descontinuada
  • +core = plus core charge (possibilidade de devolver a peça antiga)
