провод батареи for BMW 8 Series E31 850Ci

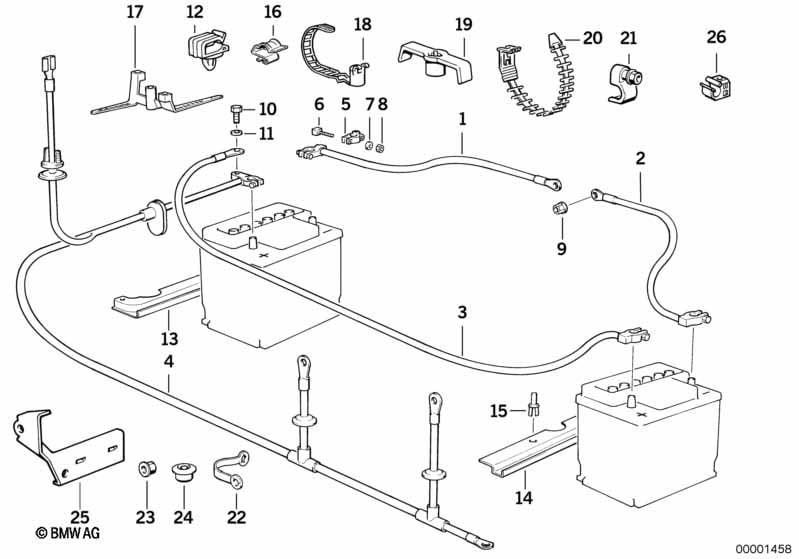

This провод батареи technical drawing provides a detailed breakdown of the assembly for the 8 Series E31 850Ci. It includes part names, part numbers and all associated mounting hardware.
| № | Описание | Дополнение | Кол-во | Дата от | Дата до | Номер запчасти | Цена | Комментарии | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Минусовой провод аккумуляторной батареи | 1 | 09/1992 | 12421724691 | $42.15 | Закончено | Shop at ECS Tuning | |||
| 01 | Минусовой провод аккумуляторной батареи | 1 | 09/1992 | 12421737732 | $28.24 | Shop at ECS Tuning | ||||
| 02 | Минусовой провод аккумуляторной батареи | L=260MM | 1 | 09/1992 | 12421724408 | $28.24 | Закончено | Shop at ECS Tuning | ||
| 02 | Минусовой провод аккумуляторной батареи | 1 | 09/1992 | 12421737741 | $28.24 | Shop at ECS Tuning | ||||
| 03 | Плюсовой провод аккумуляторной батареи | 1 | 09/1992 | 12421724692 | $55.24 | Закончено | Shop at ECS Tuning | |||
| 03 | Плюсовой провод аккумуляторной батареи | 1 | 09/1992 | 12421737744 | $60.02 | Закончено | Shop at ECS Tuning | |||
| 04 | Плюсовой провод аккумуляторной батареи | 1 | 09/1992 | 12421724378 | $276.98 | Закончено | Shop at ECS Tuning | |||
| 04 | Плюсовой провод аккумуляторной батареи | 1 | 09/1992 | 12421737399 | $223.20 | Закончено | Shop at ECS Tuning | |||
| 05 | Плюсовая клемма батареи | 1 | 12421724143 | $15.52 | Shop at ECS Tuning | |||||
| 06 | Болт с квадратной головкой | 1 | 12421719695 | $1.17 | Shop at ECS Tuning | |||||
| 07 | Прокладочная шайба | A8,4 | 1 | 09/1992 | 07119931669 | Закончено | Shop at ECS Tuning | |||
| 09 | Гайка шестигранная | M8 | 2 | 07149125856 | $1.33 | Shop at ECS Tuning | ||||
| 10 | Болт с шестигранной головкой | M8X12 | 1 | 07119902914 | $0.47 | Shop at ECS Tuning | ||||
| 11 | Прокладочная шайба | 8,4X16X1,6-ZNNV | 1 | 07119907030 | Shop at ECS Tuning | |||||
| 12 | Держатель провода | 4 | 12521284441 | $0.88 | Shop at ECS Tuning | |||||
| 13 | Щиток П | 1 | 12521724701 | $3.79 | Закончено | Shop at ECS Tuning | ||||
| 14 | Щиток Л | 1 | 12521724702 | $4.12 | Shop at ECS Tuning | |||||
| 15 | заклепка с распорной втулкой | 6 | 51481905599 | $0.77 | Shop at ECS Tuning | |||||
| 16 | Скоба | 1 | 07147202015 | Shop at ECS Tuning | ||||||
| 17 | Бандаж | 1 | 09/1992 | 61131392209 | Закончено | Shop at ECS Tuning | ||||
| 18 | Бандаж | L=119MM | 3 | 61138357028 | Shop at ECS Tuning | |||||
| 19 | Держатель провода | 1 | 61138353438 | $0.72 | Shop at ECS Tuning | |||||
| 20 | Бандаж | 6 | 61131391721 | $1.77 | Shop at ECS Tuning | |||||
| 21 | Хомут | 1 | 12521710686 | $0.63 | Shop at ECS Tuning | |||||
| 22 | Кронштейн | 1 | 12421718192 | $0.74 | Закончено | Shop at ECS Tuning | ||||
| 23 | Пластмас. гайка для шпильки с резьбой | M6 | 1 | 16131176747 | $0.53 | Shop at ECS Tuning | ||||
| 24 | наконечник | 1 | 12421719673 | $1.04 | Закончено | Shop at ECS Tuning | ||||
| 25 | Кронштейн | 1 | 12421724379 | $23.99 | Закончено | Shop at ECS Tuning | ||||
| 26 | Кронштейн | 1 | 12421718201 | $2.82 | Закончено | Shop at ECS Tuning | ||||
| 27 | Хомут | 1 | 16131177760 | $0.72 | Shop at ECS Tuning |
Комментарии
- Закончено = запчасть больше не поставляется.
