Система подогрева охлаждающей жидкости for BMW 8 Series E31 850Ci

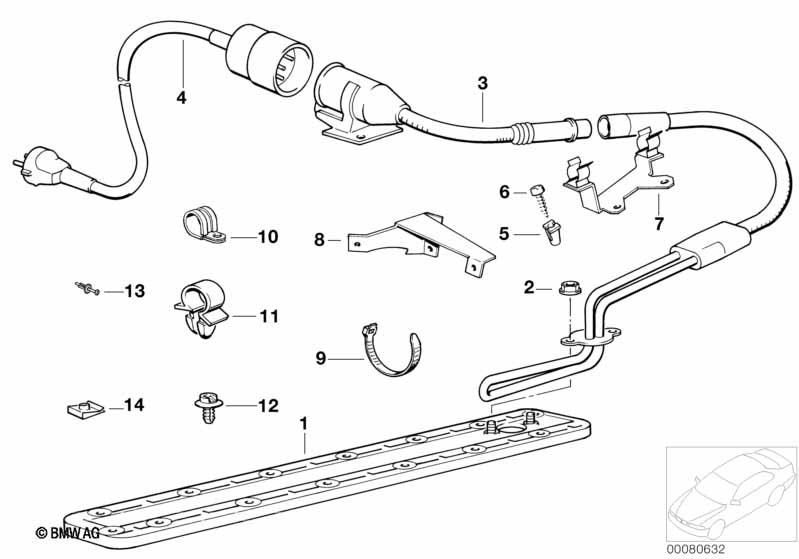

This Система подогрева охлаждающей жидкости technical drawing provides a detailed breakdown of the assembly for the 8 Series E31 850Ci. It includes part names, part numbers and all associated mounting hardware.
| № | Описание | Дополнение | Кол-во | Дата от | Дата до | Номер запчасти | Цена | Комментарии | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Крышка | 1 | 11141715837 | Shop at ECS Tuning | ||||||
| 04 | пучок проводов | 220 V / ECE-DIN | 1 | 12822241963 | Закончено | Shop at ECS Tuning | ||||
| 05 | Распорная гайка | ST 4.8 | 2 | 63121374075 | $0.23 | Shop at ECS Tuning | ||||
| 07 | Кронштейн | 1 | 12811729337 | Закончено | Shop at ECS Tuning | |||||
| 08 | Кронштейн | 1 | 12811736748 | Закончено | Shop at ECS Tuning | |||||
| 09 | Бандаж | L=292MM/B=4,8MM | 3 | 61131377134 | $0.77 | Shop at ECS Tuning | ||||
| 10 | Хомут | D=16/6,4 | 1 | 12427840406 | $1.52 | Shop at ECS Tuning | ||||
| 11 | Держатель провода | D=16,8MM | 1 | 12521276147 | $0.58 | Shop at ECS Tuning | ||||
| 12 | Кабельный бандаж | 1 | 61131379084 | $0.42 | Shop at ECS Tuning | |||||
| 13 | заклепка с распорной втулкой | D=7,5MM | 1 | 51481915964 | $0.43 | Shop at ECS Tuning | ||||
| 14 | Гайка с пружинным зажимом C | M6-ZNS3 | 1 | 51127070202 | $1.00 | Shop at ECS Tuning |
Комментарии
- Закончено = запчасть больше не поставляется.
