Детали стартера for BMW 2500-3.3Li 2500

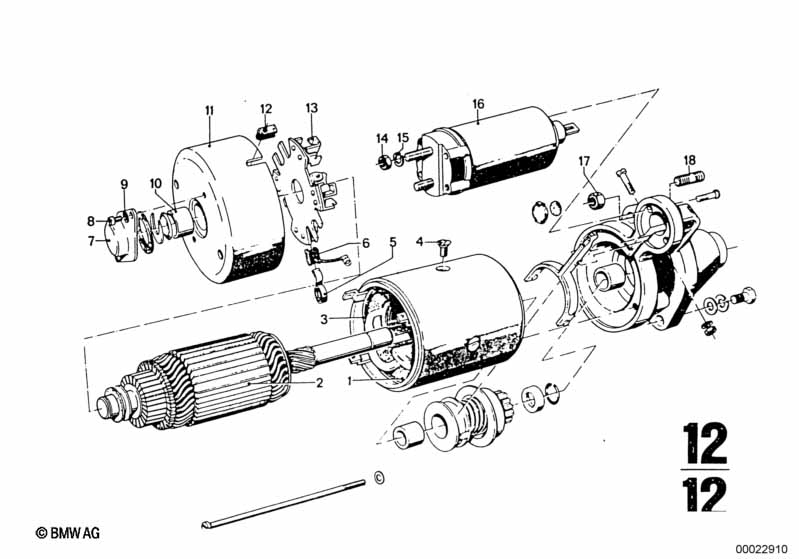

This Детали стартера technical drawing provides a detailed breakdown of the assembly for the 2500-3.3Li 2500. It includes part names, part numbers and all associated mounting hardware.
| № | Описание | Дополнение | Кол-во | Дата от | Дата до | Номер запчасти | Цена | Комментарии | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Обмотка возбуждения | 1 | 08/1968 | 02/1977 | 12411352299 | Закончено | Shop at ECS Tuning | |||
| 02 | Якорь | 1 | 08/1968 | 02/1977 | 12411350324 | $228.78 | Закончено | Shop at ECS Tuning | ||
| 03 | Изолирующие полосы | 1 | 08/1968 | 02/1977 | 12418620104 | Закончено | Shop at ECS Tuning | |||
| 04 | винт с потайной головкой | 4 | 12411354571 | Закончено | Shop at ECS Tuning | |||||
| 05 | Пружина сжатия | 4 | 12418620143 | $1.04 | Закончено | Shop at ECS Tuning | ||||
| 06 | єЮЬЯЫХЪв гУЮЫмЭле йХвЮЪ | 1 | 08/1968 | 02/1977 | 12411350239 | $16.29 | Закончено | Shop at ECS Tuning | ||
| 07 | Защитный колпак | 1 | 12411289491 | $1.32 | Закончено | Shop at ECS Tuning | ||||
| 08 | Болт с цилиндрической головкой | AM4X6 | 2 | 08/1968 | 02/1977 | 07119919363 | Закончено | Shop at ECS Tuning | ||
| 09 | Комплект упругих шайб 25 | B4 | 2 | 07509064029 | Закончено | Shop at ECS Tuning | ||||
| 10 | втулка шарнира | 1 | 12411722916 | $3.85 | Shop at ECS Tuning | |||||
| 11 | Подшипник коллектора | 1 | 12411268371 | $15.62 | Закончено | Shop at ECS Tuning | ||||
| 12 | Резиновая втулка | 1 | 12418620102 | Закончено | Shop at ECS Tuning | |||||
| 13 | їЫРбвШЭР йХвЪЮФХаЦРвХЫп | 1 | 12411274607 | $19.96 | Shop at ECS Tuning | |||||
| 14 | Гайка шестигранная | M8-05-ZNNIV SI | 1 | 07119904948 | $1.00 | Shop at ECS Tuning | ||||
| 15 | Пружинное кольцо | B8 | 1 | 07119933096 | $0.18 | Shop at ECS Tuning | ||||
| 16 | Тяговое реле | 1 | 08/1968 | 02/1977 | 12411350667 | $109.65 | Закончено | Shop at ECS Tuning |
Комментарии
- Закончено = запчасть больше не поставляется.
