Привод педали акселератора for BMW 6 Series E24 630CSi

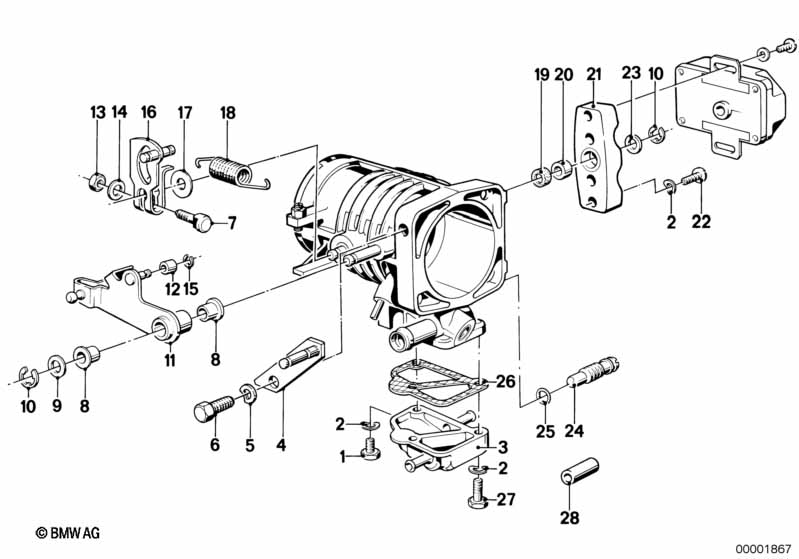

This Привод педали акселератора technical drawing provides a detailed breakdown of the assembly for the 6 Series E24 630CSi. It includes part names, part numbers and all associated mounting hardware.
| № | Описание | Дополнение | Кол-во | Дата от | Дата до | Номер запчасти | Цена | Комментарии | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Болт с шестигранной головкой | M5X10 | 1 | 03/1977 | 07119913218 | $0.12 | Shop at ECS Tuning | |||
| 02 | Упругая шайба | B5 | 6 | 03/1977 | 07119932098 | $0.38 | Shop at ECS Tuning | |||
| 03 | Крышка | 1 | 03/1977 | 13541257133 | $44.53 | Закончено | Shop at ECS Tuning | |||
| 04 | Кронштейн | 1 | 03/1977 | 13541262202 | Закончено | Shop at ECS Tuning | ||||
| 05 | Упругая шайба черная | B6-ZN | 1 | 03/1977 | 07119932073 | $0.38 | Shop at ECS Tuning | |||
| 05 | Прокладочная шайба | 5.3-140 HV-ZNS | 1 | 03/1977 | 07119936439 | $0.40 | Shop at ECS Tuning | |||
| 05 | Упругая шайба | B6-ZNS3 | 1 | 03/1977 | 07119904496 | $1.78 | Закончено | Shop at ECS Tuning | ||
| 06 | Болт с шестигранной головкой | M6X16-8.8-ZNS3 | 1 | 03/1977 | 07119904357 | $0.36 | Shop at ECS Tuning | |||
| 07 | Зажимной винт | 1 | 03/1977 | 13541255749 | Закончено | Shop at ECS Tuning | ||||
| 08 | втулка | 2 | 03/1977 | 13111276960 | Закончено | Shop at ECS Tuning | ||||
| 09 | Упругая шайба | 1 | 03/1977 | 13110542303 | $1.10 | Закончено | Shop at ECS Tuning | |||
| 10 | Шайба фиксирующая | 7,0 | 2 | 03/1977 | 07119905858 | $0.96 | Shop at ECS Tuning | |||
| 11 | Рычаг привода | 1 | 03/1977 | 13541260555 | Закончено | Shop at ECS Tuning | ||||
| 12 | Ролик скольжения | 1 | 03/1977 | 13541255757 | Закончено | Shop at ECS Tuning | ||||
| 13 | Гайка шестигранная | M5-8-ZNNIV SI | 1 | 03/1977 | 07119905729 | Shop at ECS Tuning | ||||
| 14 | Washer | 10X5,3X1-200 HV | 1 | 03/1977 | 07119904206 | Shop at ECS Tuning | ||||
| 14 | Прокладочная шайба | 5.3-140 HV-ZNS | 1 | 03/1977 | 07119936439 | $0.40 | Shop at ECS Tuning | |||
| 15 | Шайба фиксирующая | 4,0 | 1 | 03/1977 | 07119932822 | $0.09 | Shop at ECS Tuning | |||
| 16 | Рычаг дроссельной заслонки | 1 | 03/1977 | 13541262200 | Закончено | Shop at ECS Tuning | ||||
| 17 | Распорная шайба | 18X8X0,5 | 1 | 03/1977 | 13541312415 | $1.12 | Закончено | Shop at ECS Tuning | ||
| 18 | Пружина растяжения | 2 | 03/1977 | 13541261710 | $1.50 | Закончено | Shop at ECS Tuning | |||
| 19 | Уплотнительное кольцо | 2 | 03/1977 | 13541257265 | Закончено | Shop at ECS Tuning | ||||
| 20 | Дистанционное кольцо | 1 | 03/1977 | 13541260559 | Закончено | Shop at ECS Tuning | ||||
| 21 | Фланец | 1 | 03/1977 | 13541260557 | Закончено | Shop at ECS Tuning | ||||
| 22 | Винт со сферо-цилиндрической головкой | M5X10 | 2 | 03/1977 | 07119907639 | $0.40 | Shop at ECS Tuning | |||
| 23 | Распорная шайба | 19X8X0,1 | X | 03/1977 | 13541256344 | Закончено | Shop at ECS Tuning | |||
| 23 | Распорная шайба | 19X8X0,2 | X | 03/1977 | 13541256345 | Закончено | Shop at ECS Tuning | |||
| 23 | Распорная шайба | 18X8X0,2 | X | 03/1977 | 13541312414 | $1.77 | Закончено | Shop at ECS Tuning | ||
| 23 | Распорная шайба | 13,5X8X0,5 | X | 03/1977 | 13541256351 | Закончено | Shop at ECS Tuning | |||
| 23 | Распорная шайба | 13,5X8X1,5 | X | 03/1977 | 13541312434 | $4.12 | Закончено | Shop at ECS Tuning | ||
| 24 | Дроссельный винт | 1 | 03/1977 | 13541267896 | Закончено | Shop at ECS Tuning | ||||
| 25 | Кольцо круглого сечения | 9,25X1,78 | 1 | 03/1977 | 13541261197 | Закончено | Shop at ECS Tuning | |||
| 25 | Кольцо круглого сечения | 9,25X1,78/FPM | 1 | 03/1977 | 17211742635 | $0.80 | Shop at ECS Tuning | |||
| 26 | уплотнительная прокладка | 1 | 03/1977 | 13541257135 | $1.67 | Закончено | Shop at ECS Tuning | |||
| 27 | Болт с шестигранной головкой | M5X20-8.8 ZNS | 2 | 03/1977 | 07119913116 | $1.20 | Shop at ECS Tuning | |||
| 28 | Колпачок | D=3,5MM | 2 | 03/1977 | 11611437560 | $3.39 | Shop at ECS Tuning |
Комментарии
- Закончено = запчасть больше не поставляется.
