Система впрыска, дизельный двигатель for BMW 5 Series E39 525td

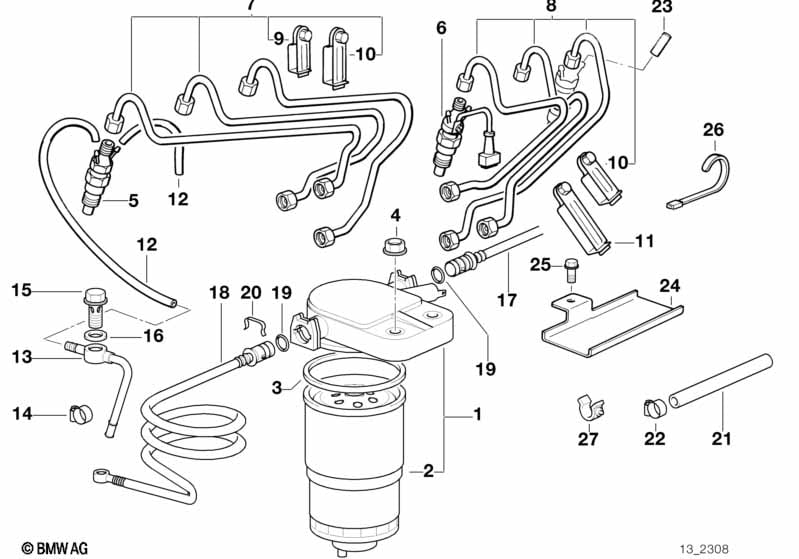

This Система впрыска, дизельный двигатель technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 525td. It includes part names, part numbers and all associated mounting hardware.
| № | Описание | Дополнение | Кол-во | Дата от | Дата до | Номер запчасти | Цена | Комментарии | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Топливный фильтр с обогревом | 1 | 03/1997 | 13322246133 | Shop at ECS Tuning | |||||
| 01 | Топливный фильтр с обогревом | 1 | 13322246133 | Shop at ECS Tuning | ||||||
| 02 | Сменный элемент фильтра | 1 | 13327786647 | $48.98 | Shop at ECS Tuning | |||||
| 03 | Кольцо круглого сечения | 1 | 13322246976 | Shop at ECS Tuning | ||||||
| 04 | Гайка с буртиком самоконтрящаяся | M8-10 ZNS3 | 2 | 07119905374 | Shop at ECS Tuning | |||||
| 05 | Форсунка | 5 | 13512245810 | $204.30 | Shop at ECS Tuning | |||||
| 06 | Форсунка с датчиком | 1 | 13532245811 | $273.42 | Shop at ECS Tuning | |||||
| 07 | Распределительный трубопровод | ZYL.1-3 | 1 | 13532246559 | $78.96 | Shop at ECS Tuning | ||||
| 08 | Распределительный трубопровод | ZYL.4-6 | 1 | 13532246560 | $78.96 | Shop at ECS Tuning | ||||
| 09 | Хомут крепления трубки | 1 | 13532246555 | Закончено | Shop at ECS Tuning | |||||
| 10 | Хомут крепления трубки | 2 | 13532246557 | Закончено | Shop at ECS Tuning | |||||
| 11 | Хомут крепления трубки | 1 | 13532246558 | Shop at ECS Tuning | ||||||
| 12 | Топливный шланг | 3X7MM | X | 13532246959 | $33.57 | Shop at ECS Tuning | ||||
| 13 | Кольцевой штуцер | DDE2.1 | 1 | 13512246147 | Shop at ECS Tuning | |||||
| 15 | пустотелый винт | 1 | 01/2005 | 11421338506 | $15.92 | Shop at ECS Tuning | ||||
| 15 | пустотелый винт | 1 | 07119905427 | $2.25 | Shop at ECS Tuning | |||||
| 16 | Уплотнительное кольцо | A12X17-AL | 2 | 07119963150 | $0.09 | Shop at ECS Tuning | ||||
| 17 | Трубопровод подвода топлива | 1 | 13532246973 | Shop at ECS Tuning | ||||||
| 18 | Трубопровод подвода топлива | 1 | 13532246197 | Shop at ECS Tuning | ||||||
| 19 | Кольцо круглого сечения | 13X1,5 | 4 | 13532243717 | $1.88 | Shop at ECS Tuning | ||||
| 20 | Скоба крепления пружины | 2 | 13322243853 | $2.95 | Закончено | Shop at ECS Tuning | ||||
| 21 | Топливный шланг | 8X13MM | X | 03/1997 | 16121180409 | $20.43 | Shop at ECS Tuning | |||
| 21 | Топливный шланг | 8X13MMX1000 | X | 13537563456 | $44.77 | Shop at ECS Tuning | ||||
| 22 | хомут | L12-15 | 2 | 07129952104 | $1.18 | Shop at ECS Tuning | ||||
| 23 | Колпачок | 3,0MM/FPM | 1 | 13532246127 | $1.87 | Закончено | Shop at ECS Tuning | |||
| 24 | Топливопровод с противоударной защитой | 1 | 16121181550 | $3.17 | Shop at ECS Tuning | |||||
| 25 | Болт с шестигранной головкой с шайбой | M6X16-U1-8.8 | 1 | 07119904524 | $0.25 | Shop at ECS Tuning | ||||
| 26 | Бандаж | L=292MM/B=4,8MM | 1 | 61131377134 | $0.77 | Shop at ECS Tuning | ||||
| 27 | Держатель шланга | 1 | 13311711198 | Закончено | Shop at ECS Tuning |
Комментарии
- Закончено = запчасть больше не поставляется.
