Насос гидроусил.рул.управ./опорн.кроншт. for BMW 5 Series E12 520i

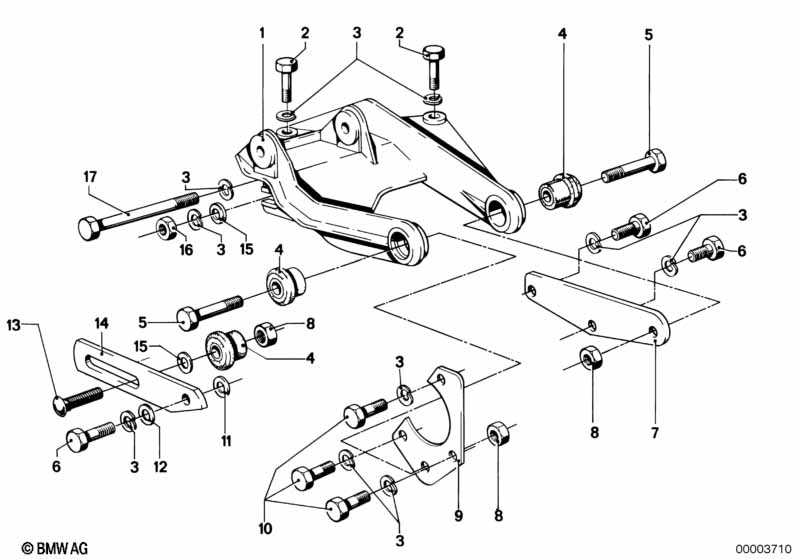

This Насос гидроусил.рул.управ./опорн.кроншт. technical drawing provides a detailed breakdown of the assembly for the 5 Series E12 520i. It includes part names, part numbers and all associated mounting hardware.
| № | Описание | Дополнение | Кол-во | Дата от | Дата до | Номер запчасти | Цена | Комментарии | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Опорный кронштейн | 1 | 10/1975 | 32411257872 | Закончено | Shop at ECS Tuning | ||||
| 02 | Болт с шестигранной головкой | M8X25-8.8-ZNNIV | 3 | 10/1975 | 07119906181 | $0.55 | Shop at ECS Tuning | |||
| 02 | Болт с шестигранной головкой | M8X25 | 3 | 10/1975 | 07119913653 | $0.47 | Shop at ECS Tuning | |||
| 03 | Упругая шайба | 8,4X15-ZNS3 | 9 | 10/1975 | 07119904115 | $0.09 | Shop at ECS Tuning | |||
| 04 | втулка | 2 | 10/1975 | 32411705063 | $14.36 | Закончено | Shop at ECS Tuning | |||
| 05 | Болт с шестигранной головкой | M8X40-ZNNIV SI | 2 | 10/1975 | 07119905549 | $1.05 | Shop at ECS Tuning | |||
| 06 | Болт с шестигранной головкой | M8X18-8.8-ZNS3 | 2 | 10/1975 | 07119904146 | $0.65 | Shop at ECS Tuning | |||
| 07 | Пластина крепления | 1 | 10/1975 | 32411257876 | Закончено | Shop at ECS Tuning | ||||
| 08 | Гайка шестигранная самоконтрящаяся | M8-8-ZNNI SI | 3 | 10/1975 | 07129906196 | $1.60 | Shop at ECS Tuning | |||
| 09 | Пластина крепления | 1 | 10/1975 | 32411257875 | Закончено | Shop at ECS Tuning | ||||
| 10 | Болт с шестигранной головкой | M8X20-ZNNIV SI | 3 | 10/1975 | 07119903039 | Shop at ECS Tuning | ||||
| 11 | Прокладочная шайба | A8,4 | 1 | 10/1975 | 24111690120 | $0.42 | Shop at ECS Tuning | |||
| 12 | Прокладочная шайба | 8,4X16X1,6-ZNNV | 1 | 10/1975 | 07119907030 | Shop at ECS Tuning | ||||
| 13 | Винт с полукруглой плоской головкой | M8X40 | 1 | 10/1975 | 07119910463 | $0.92 | Shop at ECS Tuning | |||
| 14 | Зажимная пластина | 1 | 10/1975 | 32411257874 | Закончено | Shop at ECS Tuning | ||||
| 15 | Прокладочная шайба | 3 | 10/1975 | 11614000131 | $1.80 | Закончено | Shop at ECS Tuning | |||
| 16 | Гайка шестигранная | M8-8-ZNS3 | 1 | 10/1975 | 07119904032 | $0.16 | Shop at ECS Tuning | |||
| 16 | Гайка шестигранная | M8-8-ZNNIV SI | 1 | 10/1975 | 07119905515 | $0.16 | Shop at ECS Tuning | |||
| 17 | Болт с шестигранной головкой | M8X85-8.8 | 1 | 10/1975 | 07119908003 | Shop at ECS Tuning |
Комментарии
- Закончено = запчасть больше не поставляется.
