Гидроусилитель рулевого управления for BMW 2.5CS-3.0CSL 3.0CS

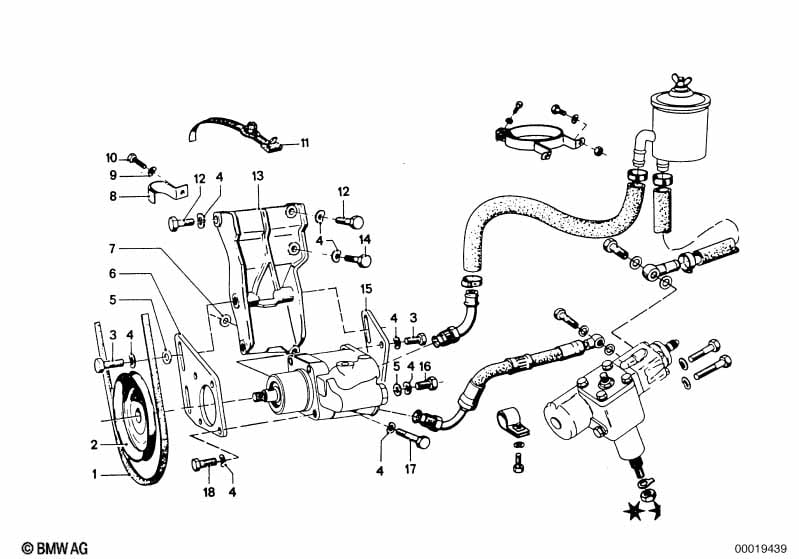

This Гидроусилитель рулевого управления technical drawing provides a detailed breakdown of the assembly for the 2.5CS-3.0CSL 3.0CS. It includes part names, part numbers and all associated mounting hardware.
| № | Описание | Дополнение | Кол-во | Дата от | Дата до | Номер запчасти | Цена | Комментарии | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Клиновой ремень | 9,5 X 1075 | X | 32411268687 | $22.83 | Shop at ECS Tuning | ||||
| 01 | Клиновой ремень | 9,5 X 1125 | X | 32411268688 | $17.02 | Shop at ECS Tuning | ||||
| 01 | Клиновой ремень | 9,5X900 | X | 32421711067 | Shop at ECS Tuning | |||||
| 02 | ременный шкив | 1 | 12/1968 | 10/1973 | 32411250623 | $34.67 | Закончено | Shop at ECS Tuning | ||
| 02 | ременный шкив | 1 | 10/1973 | 11/1975 | 32411258275 | $63.70 | Закончено | Shop at ECS Tuning | ||
| 03 | Болт с шестигранной головкой | M8X28-ZN | 4 | 07119913659 | $0.47 | Закончено | Shop at ECS Tuning | |||
| 04 | Упругая шайба | 8,4X15-ZNS3 | 14 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 05 | Прокладочная шайба | 4 | 11614000131 | $1.80 | Закончено | Shop at ECS Tuning | ||||
| 06 | Кронштейн Пд | 1 | 12/1968 | 10/1973 | 32411251351 | Закончено | Shop at ECS Tuning | |||
| 06 | Пластина крепления | 1 | 10/1973 | 11/1975 | 32411276638 | $43.56 | Закончено | Shop at ECS Tuning | ||
| 07 | Распорная шайба | 0,75MM | X | 32411251264 | Закончено | Shop at ECS Tuning | ||||
| 07 | Распорная шайба | 1,0MM | X | 32411251265 | $0.59 | Закончено | Shop at ECS Tuning | |||
| 12 | Болт с шестигранной головкой | M8X35 | 2 | 07119912478 | $1.42 | Shop at ECS Tuning | ||||
| 13 | Опорный кронштейн | 1 | 32411250620 | $30.33 | Закончено | Shop at ECS Tuning | ||||
| 14 | Болт с шестигранной головкой | M8X25-8.8-ZNNIV | 1 | 07119906181 | $0.55 | Shop at ECS Tuning | ||||
| 15 | Кронштейн Зд | 1 | 12/1968 | 10/1973 | 32411251352 | $7.71 | Закончено | Shop at ECS Tuning | ||
| 15 | Пластина крепления | 1 | 10/1973 | 11/1975 | 32411265846 | $5.07 | Shop at ECS Tuning | |||
| 17 | Болт с шестигранной головкой | M8X45 | 1 | 07119913681 | $0.54 | Shop at ECS Tuning | ||||
| 18 | Болт с шестигранной головкой | M8X22-8.8-ZNS3 | 4 | 12/1968 | 10/1973 | 07119904040 | Shop at ECS Tuning | |||
| 18 | Болт с шестигранной головкой | M8X20-ZNNIV SI | 4 | 10/1973 | 11/1975 | 07119903039 | Shop at ECS Tuning |
Комментарии
- Закончено = запчасть больше не поставляется.
