Тормозной механизм переднего колеса for BMW 3 Series G21 Tуринг 318d

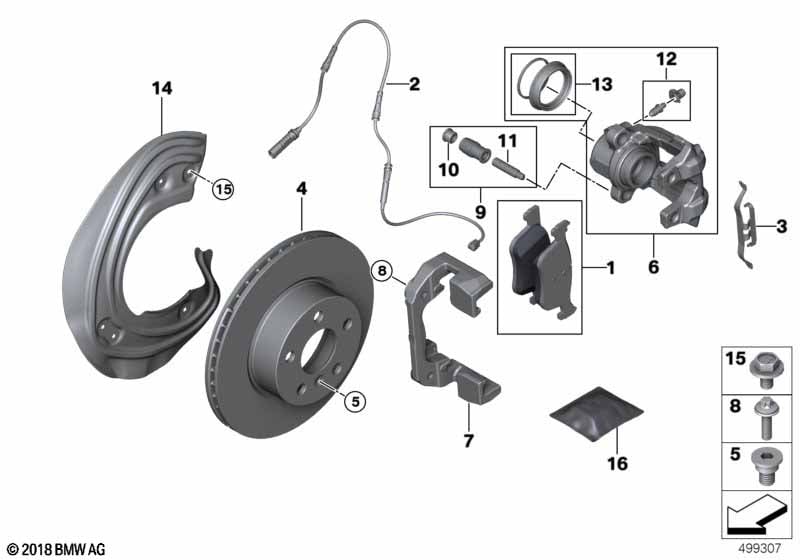

This Тормозной механизм переднего колеса technical drawing provides a detailed breakdown of the assembly for the 3 Series G21 Tуринг 318d. It includes part names, part numbers and all associated mounting hardware.
| № | Описание | Дополнение | Кол-во | Дата от | Дата до | Номер запчасти | Цена | Комментарии | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Для автомобилей с Спортивные тормоза M и Спортивный тормоз M, красный глянцевый |
S2NHA=нет S3M2A=нет |
||||||||
| 01 | Рем.к-т торм.накладок, безасбестовых | 1 | 34106884243 | Shop at ECS Tuning | ||||||
| 02 | Датчик износа тормозных накладок Пд | 1 | 34356870349 | Shop at ECS Tuning | ||||||
| 03 | Фиксирующая пружина | 2 | 34116850645 | Shop at ECS Tuning | ||||||
| 04 | Тормозной диск вентилируемый | 294X22 | 2 | 34106877211 | Shop at ECS Tuning | |||||
| 05 | Болт с внутренним шестигранником | M8X14 | 2 | 34211161806 | $1.38 | Shop at ECS Tuning | ||||
| 06 | Корпус суппорта тормозного механизма Л | 1 | 34116895221 | Shop at ECS Tuning | ||||||
| 06 | Корпус суппорта тормозного механизма П | 1 | 34116895222 | Shop at ECS Tuning | ||||||
| 07 | Направляющая тормозных колодок | 2 | 34116895219 | Shop at ECS Tuning | ||||||
| 08 | Болт Torx с шайбой | M12X1,5X43 ZNS3 | 4 | 34106864424 | Shop at ECS Tuning | |||||
| 09 | Ремонтный комплект направляющей втулки | 2 | 34412354195 | Shop at ECS Tuning | ||||||
| 10 | Пробка | 4 | 34106790925 | Shop at ECS Tuning | ||||||
| 11 | Направляющий палец | 4 | 34106790926 | Shop at ECS Tuning | ||||||
| 12 | Ремонтный комплект штуцера для прокачки | 2 | 34116852852 | Shop at ECS Tuning | ||||||
| 13 | Уплотнительный комплект суппорта | 2 | 34116850646 | Shop at ECS Tuning | ||||||
| 14 | Защитный кожух Л | 1 | 34106871335 | Shop at ECS Tuning | ||||||
| 14 | Защитный кожух П | 1 | 34106871336 | Shop at ECS Tuning | ||||||
| 15 | Болт с шестигранной головкой | M6X12-10.9-MK- | 8 | 34116868785 | Shop at ECS Tuning | |||||
| Для автомобилей с Исполнение для Китая |
L8AAA=да |
|||||||||
| 16 | Паста для тормозных накладок | 3 G | 2 | 83192180000 | Shop at ECS Tuning | |||||
| Для автомобилей с Исполнение для Китая |
L8AAA=нет |
|||||||||
| 16 | Паста для тормозных накладок | 3G | 2 | 83192158851 | Shop at ECS Tuning | |||||
