Сетчатая/защитная шторка for BMW 3 Series E30 320i (1988)

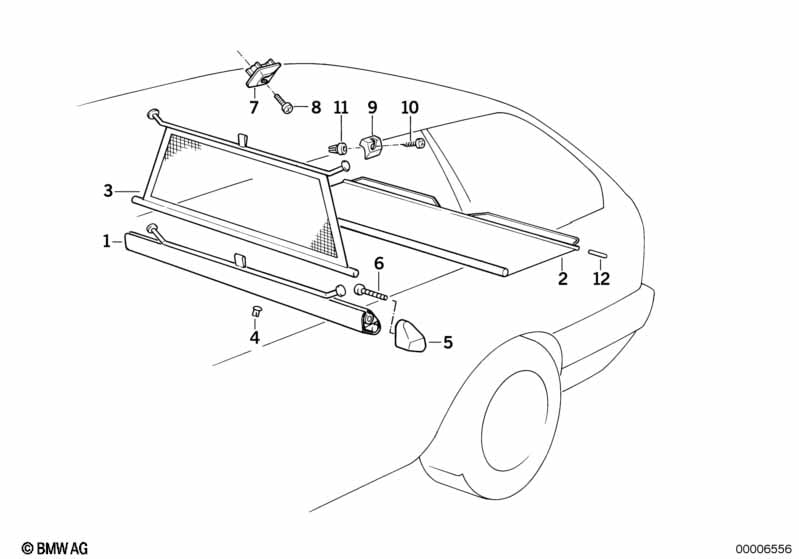

This Сетчатая/защитная шторка technical drawing provides a detailed breakdown of the assembly for the 3 Series E30 320i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1988.
| № | Описание | Дополнение | Кол-во | Дата от | Дата до | Номер запчасти | Цена | Комментарии | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Комбинированная шторка | SCHIEFER | 1 | 51471947875 | Закончено | Shop at ECS Tuning | ||||
| 01 | Комбинированная шторка | NATUR | 1 | 51471947876 | Закончено | Shop at ECS Tuning | ||||
| 01 | Штора защитная в сборе | SCHIEFER | 1 | 51471947880 | $271.19 | Закончено | Shop at ECS Tuning | |||
| 01 | Штора защитная в сборе | NATUR | 1 | 51471947881 | Закончено | Shop at ECS Tuning | ||||
| 02 | Штора защитная | SCHIEFER | 1 | 51478129208 | Закончено | Shop at ECS Tuning | ||||
| 02 | Штора защитная | NATUR | 1 | 51478129209 | Закончено | Shop at ECS Tuning | ||||
| 03 | Сетчатая шторка | 1 | 51478121761 | Закончено | Shop at ECS Tuning | |||||
| 04 | Заклепка | 4 | 51128121759 | Закончено | Shop at ECS Tuning | |||||
| подходит для автомобилей с и без комбинированной шторки |
||||||||||
| 05 | Опора Л | SCHIEFER | 1 | 51471947899 | $16.33 | Закончено | Shop at ECS Tuning | |||
| 05 | Опора П | SCHIEFER | 1 | 51471947900 | $16.33 | Закончено | Shop at ECS Tuning | |||
| 05 | Опора Л | NATUR | 1 | 51471947901 | Закончено | Shop at ECS Tuning | ||||
| 05 | Опора П | NATUR | 1 | 51471947902 | Закончено | Shop at ECS Tuning | ||||
| 06 | Винт Torx | ISA M6X16 | 4 | 41352290799 | $1.10 | Shop at ECS Tuning | ||||
| 07 | Крючок Л | QUARZ | 1 | 51471947481 | Закончено | Shop at ECS Tuning | ||||
| 07 | Крючок П | QUARZ | 1 | 51471947482 | Shop at ECS Tuning | |||||
| 07 | Крючок Л | SCHWARZ | 1 | 51472257585 | Shop at ECS Tuning | |||||
| 07 | Крючок П | SCHWARZ | 1 | 51472257586 | Shop at ECS Tuning | |||||
| 08 | Винт со сферо-цилиндрической головкой | M6X25-SW | 4 | 07119907997 | $0.71 | Shop at ECS Tuning | ||||
| 09 | Крючок Л | SCHIEFER | 1 | 51471947485 | $3.46 | Shop at ECS Tuning | ||||
| 09 | Крючок П | SCHIEFER | 1 | 51471947486 | $3.25 | Shop at ECS Tuning | ||||
| 10 | Винт самонарезающий со сферич.головкой | ST3,5X19 | 4 | 07119907905 | $0.09 | Shop at ECS Tuning | ||||
| 11 | Нажимная гайка с отверстиями | ST3,5-2 | 4 | 07129926105 | $0.09 | Shop at ECS Tuning | ||||
| 12 | Штифт | 2 | 51478103122 | Shop at ECS Tuning | ||||||
Комментарии
- Закончено = запчасть больше не поставляется.
