Шланги автоном.сист.отпления for BMW 5 Series E39 535i (1995)

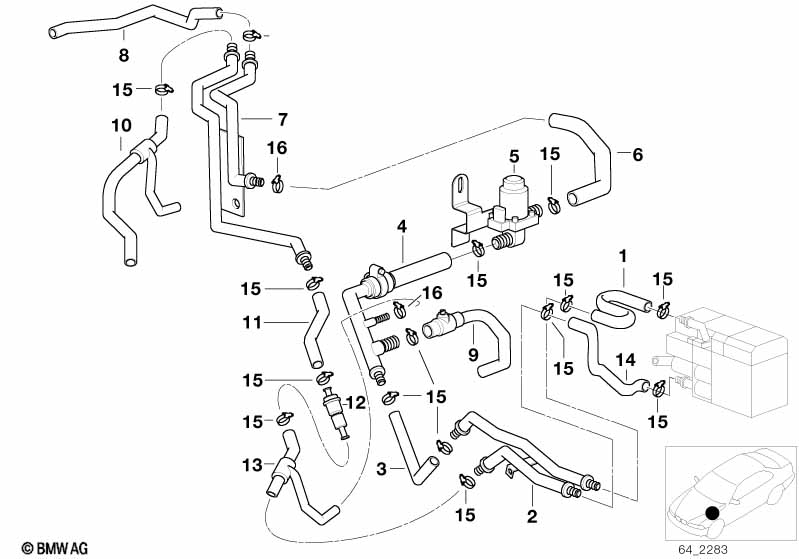

This Шланги автоном.сист.отпления technical drawing provides a detailed breakdown of the assembly for the 5 Series E39 535i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1995.
| № | Описание | Дополнение | Кол-во | Дата от | Дата до | Номер запчасти | Цена | Комментарии | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Шланг дополн.отопитель-сдвоенн.патрубок | 1 | 03/1999 | 64218362555 | +возврат | Shop at ECS Tuning | ||||
| 02 | Сдвоенная трубка 1 | 1 | 64126916537 | $69.62 | Shop at ECS Tuning | |||||
| 03 | водяной шланг | 1 | 64218362554 | Shop at ECS Tuning | ||||||
| 04 | Шланг подводящ. с ответвительн.патрубком | 1 | 64218363811 | Shop at ECS Tuning | ||||||
| 05 | Запорный клапан | 1 | 64128363805 | Shop at ECS Tuning | ||||||
| 06 | Шланг сдвоен.патрубок 2-запорный клапан | 1 | 64218362557 | Shop at ECS Tuning | ||||||
| 07 | Сдвоенная трубка 2 | 1 | 64128369427 | Shop at ECS Tuning | ||||||
| 08 | Шланг, подвод.трубопр.двиг.-сдв.патруб. | 1 | 64218369419 | Shop at ECS Tuning | ||||||
| 09 | Шланг подвод.трубопр.двиг.-водян.клапан | 1 | 64218362558 | Shop at ECS Tuning | ||||||
| 09 | Шланг, подвод.трубопр.двиг.-сдв.патруб. | 1 | 64218364477 | Shop at ECS Tuning | ||||||
| 09 | Шланг подводящий | 1 | 64218371625 | Закончено | Shop at ECS Tuning | |||||
| 10 | Шланг нагр.элемент-возвр.трубопр.двиг. | 1 | 64218369421 | Shop at ECS Tuning | ||||||
| 10 | Возвратный шланг | 1 | 64218371627 | +возврат | Shop at ECS Tuning | |||||
| 11 | Шланг сдвоен.патрубок-обратный клапан | 1 | 64218362559 | Shop at ECS Tuning | ||||||
| 12 | обратный клапан | 1 | 64128379871 | $44.64 | Shop at ECS Tuning | |||||
| 13 | Шланг обратный клапан-сдвоенн.патрубок | 1 | 64218363813 | Shop at ECS Tuning | ||||||
| 14 | Шланг сдвоенн.патрубок-дополн.отопитель | 1 | 03/1999 | 64218362556 | +возврат | Shop at ECS Tuning | ||||
| 15 | хомут | L16-30 | X | 64218367179 | $1.07 | Shop at ECS Tuning | ||||
| 16 | хомут | L12-15 | 1 | 07129952104 | $1.18 | Shop at ECS Tuning |
Комментарии
- +возврат = возможность возврата старой запчасти.
- Закончено = запчасть больше не поставляется.
