Нагревательный элемент/вентилятор for BMW 3 Series E30 M3 (1986)

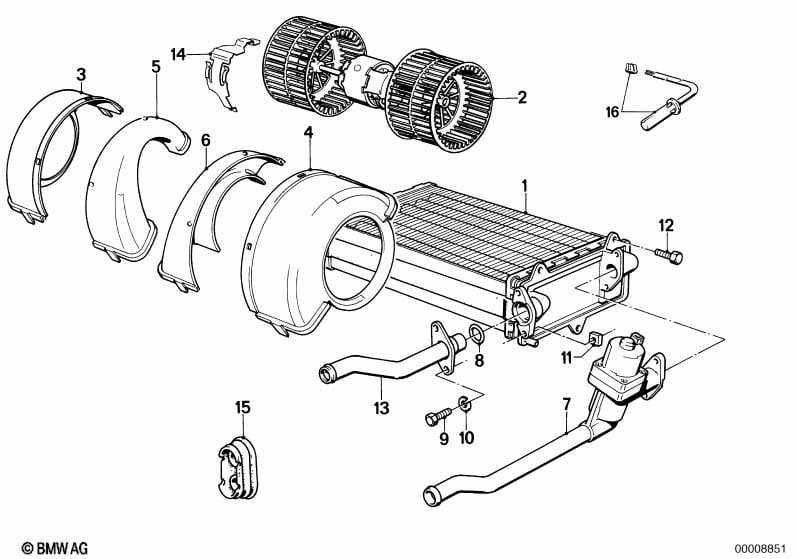

This Нагревательный элемент/вентилятор technical drawing provides a detailed breakdown of the assembly for the 3 Series E30 M3. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1986.
| № | Описание | Дополнение | Кол-во | Дата от | Дата до | Номер запчасти | Цена | Комментарии | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | подходит только при отопитель (пластм.подводящая труба) |
|||||||||
| Для автомобилей с Экспортное исполнение для Канады и пробка радиатора только в комбинации с |
L838A=да =да |
|||||||||
| 01 | Нагревательный элемент | 1 | 64118391362 | $188.95 | Shop at ECS Tuning | |||||
| 02 | Blower | 1 | 64111466015 | $85.83 | Закончено | Shop at ECS Tuning | ||||
| Для автомобилей с Экспортное исполнение для Канады |
L838A=да |
|||||||||
| 02 | Вентилятор | 1 | 64111373766 | $350.83 | Shop at ECS Tuning | |||||
| 03 | Щиток П | 1 | 64111373768 | $10.65 | Shop at ECS Tuning | |||||
| 04 | Щиток Л | 1 | 64111373767 | $10.65 | Shop at ECS Tuning | |||||
| 05 | Щиток П | 1 | 64111373770 | $10.34 | Shop at ECS Tuning | |||||
| 06 | Щиток Л | 1 | 64111373769 | $10.34 | Закончено | Shop at ECS Tuning | ||||
| 07 | Водяной клапан | 1 | 64111386706 | $225.76 | Shop at ECS Tuning | |||||
| 08 | Уплотнительное кольцо | D=17.12MM | 2 | 64118377824 | $1.82 | Shop at ECS Tuning | ||||
| 09 | Болт с шестигранной головкой | M5X20-8.8 ZNS | 4 | 08/1990 | 07119913116 | $1.20 | Shop at ECS Tuning | |||
| 10 | Пружинное кольцо | B5 | 4 | 07119933060 | $0.11 | Shop at ECS Tuning | ||||
| 11 | Гайка квадратная | M5 | 4 | 07119921431 | $0.36 | Shop at ECS Tuning | ||||
| 12 | Винт | 3 | 64111370949 | $0.38 | Shop at ECS Tuning | |||||
| 13 | Трубка | 1 | 64111373799 | $35.07 | Shop at ECS Tuning | |||||
| 14 | Лапка | 1 | 64111375620 | $4.58 | Shop at ECS Tuning | |||||
| 15 | Резиновая втулка | 1 | 64111370809 | $12.51 | Shop at ECS Tuning | |||||
Комментарии
- Закончено = запчасть больше не поставляется.
