Skaerm bak for BMW 3 Series E90 LCI 318i (2011)

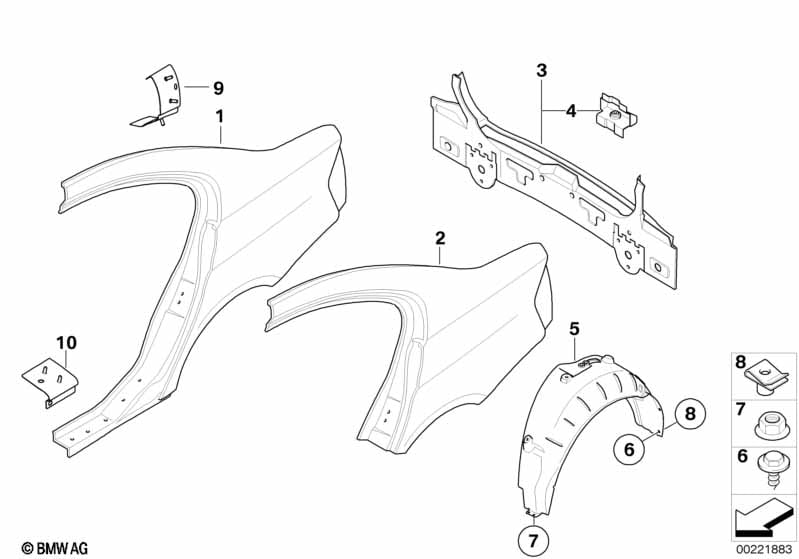

This Skaerm bak technical drawing provides a detailed breakdown of the assembly for the 3 Series E90 LCI 318i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2011.
| Nr. | Beskrivning | Tillägg | antal | Från | Upp till | Reservdelsnummer | Pris | Notering | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Utförs med reparationstekniken limning/nitning. |
||||||||||
| 01 | Skaerm bak vaenster | 1 | 41217145095 | $467.43 | Shop at ECS Tuning | |||||
| Krävs för reparationen | ||||||||||
| -- | Blindnit N3 | 17 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Skruv | SF PLUS M5X15 | 1 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Karosserilim K5 | 50 ML | 1 | 83192158654 | Shop at ECS Tuning | |||||
| -- | Rengöringsmedel R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Stansnit N4 | 26 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Positioneringshjälp T-bult | 1 | 41212460141 | Shop at ECS Tuning | ||||||
| -- | Tätningsmassa D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Karosserilim K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| -- | Plastmutter med bricka | D=22MM | 10 | 07147169847 | $0.36 | Shop at ECS Tuning | ||||
| -- | Förstärkningsplåt tröskel | 1 | 41217275566 | Shop at ECS Tuning | ||||||
| -- | Förstärkningsplåt C-stolpe vänster | 1 | 41217275578 | Shop at ECS Tuning | ||||||
| -- | T-svetsbult | L=5,4MM | 10 | 41318412638 | Shop at ECS Tuning | |||||
| 01 | Skaerm bak hoeger | 1 | 41217145096 | $467.43 | Shop at ECS Tuning | |||||
| Krävs för reparationen | ||||||||||
| -- | Blindnit N3 | 17 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Skruv | SF PLUS M5X15 | 1 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Karosserilim K5 | 50 ML | 1 | 83192158654 | Shop at ECS Tuning | |||||
| -- | Rengöringsmedel R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Stansnit N4 | 26 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Positioneringshjälp T-bult | 1 | 41212460141 | Shop at ECS Tuning | ||||||
| -- | Tätningsmassa D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Karosserilim K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| -- | Plastmutter med bricka | D=22MM | 10 | 07147169847 | $0.36 | Shop at ECS Tuning | ||||
| -- | Förstärkningsplåt tröskel | 1 | 41217275566 | Shop at ECS Tuning | ||||||
| -- | Förstärkningsplåt C-stolpe höger | 1 | 41217275593 | Shop at ECS Tuning | ||||||
| -- | T-svetsbult | L=5,4MM | 10 | 41318412638 | Shop at ECS Tuning | |||||
| 02 | Skaerm bak vaenster | 1 | 41217145095 | $467.43 | Shop at ECS Tuning | |||||
| Krävs för reparationen | ||||||||||
| -- | Blindnit N3 | 17 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Skruv | SF PLUS M5X15 | 1 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Karosserilim K5 | 50 ML | 1 | 83192158654 | Shop at ECS Tuning | |||||
| -- | Rengöringsmedel R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Stansnit N4 | 26 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Positioneringshjälp T-bult | 1 | 41212460141 | Shop at ECS Tuning | ||||||
| -- | Tätningsmassa D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Karosserilim K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| -- | Plastmutter med bricka | D=22MM | 10 | 07147169847 | $0.36 | Shop at ECS Tuning | ||||
| -- | Förstärkningsplåt tröskel | 1 | 41217275566 | Shop at ECS Tuning | ||||||
| -- | Förstärkningsplåt C-stolpe vänster | 1 | 41217275578 | Shop at ECS Tuning | ||||||
| -- | T-svetsbult | L=5,4MM | 10 | 41318412638 | Shop at ECS Tuning | |||||
| 02 | Skaerm bak hoeger | 1 | 41217145096 | $467.43 | Shop at ECS Tuning | |||||
| Krävs för reparationen | ||||||||||
| -- | Blindnit N3 | 17 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Skruv | SF PLUS M5X15 | 1 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Karosserilim K5 | 50 ML | 1 | 83192158654 | Shop at ECS Tuning | |||||
| -- | Rengöringsmedel R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Stansnit N4 | 26 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Positioneringshjälp T-bult | 1 | 41212460141 | Shop at ECS Tuning | ||||||
| -- | Tätningsmassa D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Karosserilim K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| -- | Plastmutter med bricka | D=22MM | 10 | 07147169847 | $0.36 | Shop at ECS Tuning | ||||
| -- | Förstärkningsplåt tröskel | 1 | 41217275566 | Shop at ECS Tuning | ||||||
| -- | Förstärkningsplåt C-stolpe höger | 1 | 41217275593 | Shop at ECS Tuning | ||||||
| -- | T-svetsbult | L=5,4MM | 10 | 41318412638 | Shop at ECS Tuning | |||||
| Utförs med reparationstekniken limning/nitning. |
||||||||||
| 03 | Akterbeklaednad | 1 | 41345A55AF1 | Shop at ECS Tuning | ||||||
| Krävs för reparationen | ||||||||||
| -- | Blindnit N3 | 16 | 83190301421 | $0.31 | Shop at ECS Tuning | |||||
| -- | Skruv | SF PLUS M5X15 | 2 | 83190301639 | $0.31 | Shop at ECS Tuning | ||||
| -- | Stansnit | N5 | 8 | 83192158079 | $0.39 | Shop at ECS Tuning | ||||
| -- | Rengöringsmedel R1 | 100ML | 1 | 83192211217 | Shop at ECS Tuning | |||||
| -- | Stansnit N4 | 6 | 83192457307 | Shop at ECS Tuning | ||||||
| -- | Tätningsmassa D2 | 290ML | 1 | 83425A547B9 | Shop at ECS Tuning | |||||
| -- | Karosserilim K5 | 195 ML | 1 | 83195A59935 | Shop at ECS Tuning | |||||
| 04 | Hållare bakre ljuddaempare | 1 | 41127178136 | $3.45 | Shop at ECS Tuning | |||||
| 05 | Avtaeckning hjulhus, bak vänster | 1 | 51717059381 | $38.92 | Shop at ECS Tuning | |||||
| 05 | Avtaeckning hjulhus, bak höger | 1 | 51717059382 | $38.92 | Shop at ECS Tuning | |||||
| 06 | Sexkantplaatskruv med bricka | ST4,8X16MM | 11 | 07147129160 | $0.36 | Shop at ECS Tuning | ||||
| 07 | Plastmutter | 10 | 51711958025 | $0.26 | Shop at ECS Tuning | |||||
| 09 | Förstärkningsplåt C-stolpe vänster | 1 | 41217275578 | Shop at ECS Tuning | ||||||
| 09 | Förstärkningsplåt C-stolpe höger | 1 | 41217275593 | Shop at ECS Tuning | ||||||
| 10 | Förstärkningsplåt tröskel | 2 | 41217275566 | Shop at ECS Tuning | ||||||
