Framhuv/påbyggnadsdelar for BMW 5 Series G30 520i (2020)

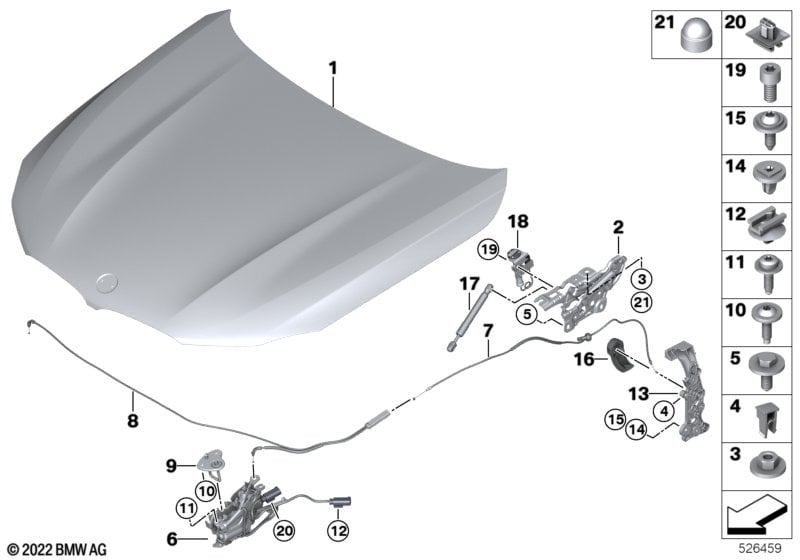

This Framhuv/påbyggnadsdelar technical drawing provides a detailed breakdown of the assembly for the 5 Series G30 520i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2020.
| Nr. | Beskrivning | Tillägg | antal | Från | Upp till | Reservdelsnummer | Pris | Notering | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Motorhuv aluminium | 1 | 41007440427 | Shop at ECS Tuning | ||||||
| 02 | Gaangjaern motorhuv vaenster | 1 | 41007427051 | Shop at ECS Tuning | ||||||
| 02 | Gaangjaern motorhuv hoeger | 1 | 41007427052 | Shop at ECS Tuning | ||||||
| 03 | Sexkantsmutter med bricka | M8 | 4 | 07149302543 | Shop at ECS Tuning | |||||
| 04 | Clip | SCHWARZ | 1 | 51237441556 | Shop at ECS Tuning | |||||
| För fordon med Läder Dakota/Canberra-beige eller Läder Dakota/Canberra-beige eller Skinn Nappa utökat/canberra-beige eller Skinn Nappa utökat/canberra-beige |
LCCY=Ja LCDQ=Ja NACY=Ja NADQ=Ja |
|||||||||
| 04 | Clip | CANBERRABEIGE | 1 | 51237441554 | Shop at ECS Tuning | |||||
| För fordon med Skinn Dakota/elfenbein-weiss eller Läder "Dakota/elfenbein-weiss" eller Läder Nappa utökning/elfenbein-weiss eller Läder Nappa utökning/elfenbein-weiss |
LCEQ=Ja LCEX=Ja NAEQ=Ja NAEX=Ja |
|||||||||
| 04 | Clip | ELFENBEINWEISS | 1 | 51237441555 | Shop at ECS Tuning | |||||
| 05 | Sexkantskruv med bricka | M8X25 | 4 | 07149231837 | Shop at ECS Tuning | |||||
| För fordon med Aktivt fotgängarskydd |
S8TFA=Ja |
|||||||||
| 06 | Lås vänster | FGS | 1 | 51237347410 | Shop at ECS Tuning | |||||
| 06 | Lås höger | FGS | 1 | 51237347411 | Shop at ECS Tuning | |||||
| För fordon med Aktivt fotgängarskydd |
S8TFA=Nej |
|||||||||
| 06 | Lås vänster | 1 | 51237347404 | Shop at ECS Tuning | ||||||
| 06 | Lås passivt | 1 | 51237347409 | Shop at ECS Tuning | ||||||
| 07 | Bowdenkabel | 1 | 51237347413 | Shop at ECS Tuning | ||||||
| 08 | Bowdenkabel | 1 | 51237347414 | Shop at ECS Tuning | ||||||
| 09 | Låsöverdel | 2 | 51237347412 | Shop at ECS Tuning | ||||||
| 10 | Skruv med kullrigt huvud med bricka | ISA M6X21 | 8 | 07147263759 | Shop at ECS Tuning | |||||
| 12 | Haallare stickkontakt | 1 | 61136920043 | $0.40 | Shop at ECS Tuning | |||||
| 13 | Hållare motorhuvsmanövrering | 1 | 51237343390 | Shop at ECS Tuning | ||||||
| 14 | Expandermutter | 7X7 MM | 3 | 65138387414 | $0.47 | Shop at ECS Tuning | ||||
| 15 | Plaatskruv | 4,8X16 | 3 | 07119907237 | Shop at ECS Tuning | |||||
| 16 | Vred motorhuvsmekanism | SCHWARZ | 1 | 51237390755 | Shop at ECS Tuning | |||||
| För fordon med Läder Dakota/Canberra-beige eller Läder Dakota/Canberra-beige eller Skinn Nappa utökat/canberra-beige eller Skinn Nappa utökat/canberra-beige |
LCCY=Ja LCDQ=Ja NACY=Ja NADQ=Ja |
|||||||||
| 16 | Vred motorhuvsmekanism | CANBERRABEIGE | 1 | 51237410655 | Shop at ECS Tuning | |||||
| För fordon med Skinn Dakota/elfenbein-weiss eller Läder "Dakota/elfenbein-weiss" eller Läder Nappa utökning/elfenbein-weiss eller Läder Nappa utökning/elfenbein-weiss |
LCEQ=Ja LCEX=Ja NAEQ=Ja NAEX=Ja |
|||||||||
| 16 | Vred motorhuvsmekanism | ELFENBEINWEISS | 1 | 51237410656 | Shop at ECS Tuning | |||||
| För fordon med Aktivt fotgängarskydd |
S8TFA=Ja |
|||||||||
| 17 | Gasfjäder framhuv aktiv | FGS | 2 | 51237347403 | Shop at ECS Tuning | |||||
| För fordon med Aktivt fotgängarskydd |
S8TFA=Nej |
|||||||||
| 17 | Gasfjäder motorhuv | 2 | 51237347402 | Shop at ECS Tuning | ||||||
| För fordon med Aktivt fotgängarskydd |
S8TFA=Ja |
|||||||||
| 18 | Manöverelement vänster | 1 | 51237435797 | Shop at ECS Tuning | ||||||
| 18 | Manöverelement höger | 1 | 51237435798 | Shop at ECS Tuning | ||||||
| 19 | ISA-skruv | M6X12-8.8-ZNNIV | 2 | 07129905867 | Shop at ECS Tuning | |||||
| 20 | Haallare stickkontakt | 2 | 61139285769 | Shop at ECS Tuning | ||||||
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series G30 520i Framhuv/påbyggnadsdelar?
- This technical diagram illustrates the Framhuv/påbyggnadsdelar within the Kaross - pletdetaljer group for the 5 Series G30 520i produced during 2020. It provides a detailed exploded view of the components, identifying key parts such as the Motorhuv aluminium (Part #41007440427).
- Which models use the hardware listed in this Framhuv/påbyggnadsdelar?
- The hardware and components featured in the Framhuv/påbyggnadsdelar are specific to the 5 Series G30 520i produced during 2020. These technical specifications ensure that parts like the Motorhuv aluminium (41007440427) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the Framhuv/påbyggnadsdelar assembly?
- Each item in the Framhuv/påbyggnadsdelar corresponds to the numbered list below the illustration. For the 5 Series G30 520i, you can identify the Motorhuv aluminium by locating its position on the schematic, which then links to the official BMW part number 41007440427 for the Kaross - pletdetaljer section.
