Sits fram sitsplaat for BMW 8 Series E31 850Ci (1993)

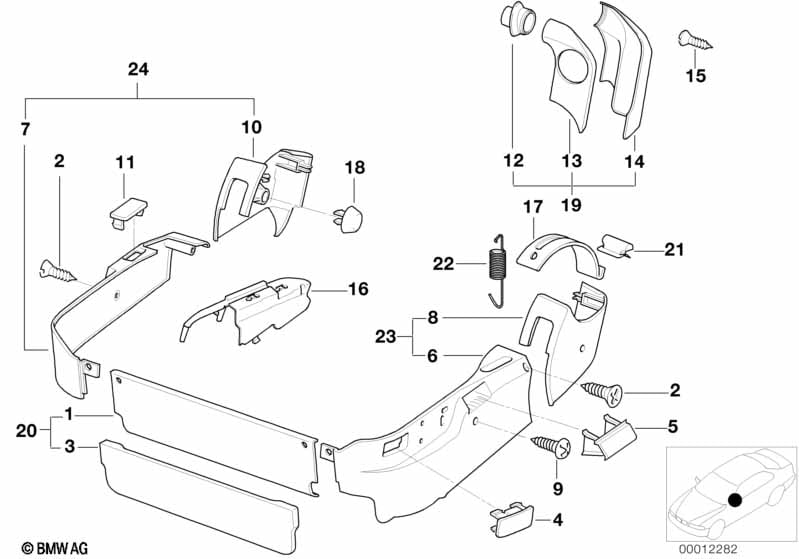

This Sits fram sitsplaat technical drawing provides a detailed breakdown of the assembly for the 8 Series E31 850Ci. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1993.
| Nr. | Beskrivning | Tillägg | antal | Från | Upp till | Reservdelsnummer | Pris | Notering | ||
|---|---|---|---|---|---|---|---|---|---|---|
| i | Ausführung 800 | |||||||||
| 01 | Plaat fram | SCHWARZ | 1 | 07/1993 | 52108162499 | $54.33 | Avslutad | Shop at ECS Tuning | ||
| 01 | Plaat fram | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162500 | $54.33 | Avslutad | Shop at ECS Tuning | ||
| 01 | Plaat fram | ULTRAMARIN | 1 | 07/1993 | 52108162501 | $79.24 | Avslutad | Shop at ECS Tuning | ||
| 01 | Plaat fram | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162502 | $54.33 | Avslutad | Shop at ECS Tuning | ||
| 02 | Plaetskruv med saenkhuvud | M4,2X19 | X | 07119905911 | $0.25 | Shop at ECS Tuning | ||||
| 04 | Kåpa VAENSTER | SCHWARZ | 1 | 07/1993 | 52108162367 | $11.09 | Avslutad | Shop at ECS Tuning | ||
| 04 | Kåpa höger | SCHWARZ | 1 | 07/1993 | 52108162368 | $11.09 | Shop at ECS Tuning | |||
| 04 | Kåpa VAENSTER | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162369 | $11.09 | Avslutad | Shop at ECS Tuning | ||
| 04 | Kåpa höger | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162370 | $10.85 | Shop at ECS Tuning | |||
| 04 | Kåpa VAENSTER | ULTRAMARIN | 1 | 07/1993 | 52108162371 | $10.85 | Avslutad | Shop at ECS Tuning | ||
| 04 | Kåpa höger | ULTRAMARIN | 1 | 07/1993 | 52108162372 | $10.85 | Avslutad | Shop at ECS Tuning | ||
| 04 | Kåpa VAENSTER | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162373 | $11.09 | Shop at ECS Tuning | |||
| 04 | Kåpa höger | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162374 | $11.09 | Shop at ECS Tuning | |||
| 05 | Skydd | SCHWARZ | 1 | 07/1993 | 52108162492 | $11.09 | Shop at ECS Tuning | |||
| 05 | Skydd | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162493 | $11.09 | Avslutad | Shop at ECS Tuning | ||
| 05 | Skydd | ULTRAMARIN | 1 | 07/1993 | 52108162494 | $10.85 | Avslutad | Shop at ECS Tuning | ||
| 05 | Skydd | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162495 | $11.09 | Avslutad | Shop at ECS Tuning | ||
| 06 | Plaat yttre vaenster | SCHWARZ | 1 | 07/1993 | 52108162395 | $62.48 | Shop at ECS Tuning | |||
| 06 | Plaat yttre hoeger | SCHWARZ | 1 | 07/1993 | 52108162396 | $56.85 | Shop at ECS Tuning | |||
| 06 | Plaat yttre vaenster | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162397 | $56.85 | Shop at ECS Tuning | |||
| 06 | Plaat yttre hoeger | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162398 | $56.85 | Shop at ECS Tuning | |||
| 06 | Plaat yttre vaenster | ULTRAMARIN | 1 | 07/1993 | 52108162399 | $56.85 | Avslutad | Shop at ECS Tuning | ||
| 06 | Plaat yttre hoeger | ULTRAMARIN | 1 | 07/1993 | 52108162400 | $47.43 | Avslutad | Shop at ECS Tuning | ||
| 06 | Plaat yttre vaenster | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162401 | $56.85 | Avslutad | Shop at ECS Tuning | ||
| 06 | Plaat yttre hoeger | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162402 | $56.85 | Avslutad | Shop at ECS Tuning | ||
| 07 | Plaat inre vaenster | SCHWARZ | 1 | 07/1993 | 52108162409 | $40.51 | Avslutad | Shop at ECS Tuning | ||
| 07 | Plaat inre hoeger | SCHWARZ | 1 | 07/1993 | 52108162410 | $40.51 | Avslutad | Shop at ECS Tuning | ||
| 07 | Plaat inre vaenster | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162411 | $40.51 | Avslutad | Shop at ECS Tuning | ||
| 07 | Plaat inre hoeger | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162412 | $40.51 | Avslutad | Shop at ECS Tuning | ||
| 07 | Plaat inre vaenster | ULTRAMARIN | 1 | 07/1993 | 52108162413 | $40.51 | Avslutad | Shop at ECS Tuning | ||
| 07 | Plaat inre hoeger | ULTRAMARIN | 1 | 07/1993 | 52108162414 | $42.97 | Avslutad | Shop at ECS Tuning | ||
| 07 | Plaat inre vaenster | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162415 | $40.51 | Avslutad | Shop at ECS Tuning | ||
| 07 | Plaat inre hoeger | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162416 | $40.51 | Avslutad | Shop at ECS Tuning | ||
| 08 | Plaat yttre vaenster | SCHWARZ | 1 | 07/1993 | 52108162423 | $36.21 | Avslutad | Shop at ECS Tuning | ||
| 08 | Plaat yttre hoeger | SCHWARZ | 1 | 07/1993 | 52108162424 | $36.21 | Shop at ECS Tuning | |||
| 08 | Plaat yttre vaenster | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162425 | $36.21 | Shop at ECS Tuning | |||
| 08 | Plaat yttre hoeger | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162426 | $36.21 | Shop at ECS Tuning | |||
| 08 | Plaat yttre vaenster | ULTRAMARIN | 1 | 07/1993 | 52108162427 | $38.78 | Avslutad | Shop at ECS Tuning | ||
| 08 | Plaat yttre hoeger | ULTRAMARIN | 1 | 07/1993 | 52108162428 | $38.78 | Avslutad | Shop at ECS Tuning | ||
| 08 | Plaat yttre vaenster | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162429 | $36.21 | Avslutad | Shop at ECS Tuning | ||
| 08 | Plaat yttre hoeger | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162430 | $36.21 | Avslutad | Shop at ECS Tuning | ||
| 09 | Lins saenka platskruv | ST3,5X9,5 | X | 07119902524 | $0.82 | Shop at ECS Tuning | ||||
| 10 | Plaat inre vaenster | SCHWARZ | 1 | 07/1993 | 52108162437 | $36.21 | Avslutad | Shop at ECS Tuning | ||
| 10 | Plaat inre hoeger | SCHWARZ | 1 | 07/1993 | 52108162438 | $36.21 | Avslutad | Shop at ECS Tuning | ||
| 10 | Plaat inre vaenster | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162439 | $36.21 | Avslutad | Shop at ECS Tuning | ||
| 10 | Plaat inre hoeger | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162440 | $36.21 | Avslutad | Shop at ECS Tuning | ||
| 10 | Plaat inre vaenster | ULTRAMARIN | 1 | 07/1993 | 52108162441 | $38.78 | Avslutad | Shop at ECS Tuning | ||
| 10 | Plaat inre hoeger | ULTRAMARIN | 1 | 07/1993 | 52108162442 | $38.78 | Avslutad | Shop at ECS Tuning | ||
| 10 | Plaat inre vaenster | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162443 | $36.21 | Shop at ECS Tuning | |||
| 10 | Plaat inre hoeger | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162444 | $36.21 | Avslutad | Shop at ECS Tuning | ||
| 11 | Skydd | SCHWARZ | 1 | 07/1993 | 52108162485 | $11.09 | Shop at ECS Tuning | |||
| 11 | Skydd | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162486 | $10.85 | Avslutad | Shop at ECS Tuning | ||
| 11 | Skydd | ULTRAMARIN | 1 | 07/1993 | 52108162487 | $10.85 | Avslutad | Shop at ECS Tuning | ||
| 11 | Skydd | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162488 | $11.09 | Avslutad | Shop at ECS Tuning | ||
| 12 | Skärm | SCHWARZ | 2 | 07/1993 | 52108162478 | $11.88 | Avslutad | Shop at ECS Tuning | ||
| 12 | Skärm | SILBERGR.DUNKEL | 2 | 07/1993 | 52108162479 | $11.09 | Avslutad | Shop at ECS Tuning | ||
| 12 | Skärm | ULTRAMARIN | 2 | 07/1993 | 52108162480 | $10.85 | Avslutad | Shop at ECS Tuning | ||
| 12 | Skärm | PERGAMENT-DUNKE | 2 | 07/1993 | 52108162481 | $11.09 | Shop at ECS Tuning | |||
| 13 | Plaat fram vaenster | SCHWARZ | 1 | 07/1993 | 52108162451 | $14.89 | Avslutad | Shop at ECS Tuning | ||
| 13 | Plaat fram hoeger | SCHWARZ | 1 | 07/1993 | 52108162452 | $14.89 | Avslutad | Shop at ECS Tuning | ||
| 13 | Plaat fram vaenster | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162453 | $14.89 | Avslutad | Shop at ECS Tuning | ||
| 13 | Plaat fram hoeger | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162454 | $14.89 | Avslutad | Shop at ECS Tuning | ||
| 13 | Plaat fram vaenster | ULTRAMARIN | 1 | 07/1993 | 52108162455 | $14.89 | Avslutad | Shop at ECS Tuning | ||
| 13 | Plaat fram hoeger | ULTRAMARIN | 1 | 07/1993 | 52108162456 | $15.35 | Avslutad | Shop at ECS Tuning | ||
| 13 | Plaat fram vaenster | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162457 | $14.89 | Avslutad, +stomme | Shop at ECS Tuning | ||
| 13 | Plaat fram hoeger | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162458 | $14.89 | Avslutad | Shop at ECS Tuning | ||
| 14 | Plaat bak vaenster | SCHWARZ | 1 | 07/1993 | 52108162465 | $32.68 | Avslutad | Shop at ECS Tuning | ||
| 14 | Plaat bak hoeger | SCHWARZ | 1 | 07/1993 | 52108162466 | $32.68 | Avslutad | Shop at ECS Tuning | ||
| 14 | Plaat bak vaenster | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162467 | $32.68 | Avslutad | Shop at ECS Tuning | ||
| 14 | Plaat bak hoeger | SILBERGR.DUNKEL | 1 | 07/1993 | 52108162468 | $32.68 | Avslutad | Shop at ECS Tuning | ||
| 14 | Plaat bak vaenster | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162471 | $32.68 | Avslutad | Shop at ECS Tuning | ||
| 14 | Plaat bak hoeger | PERGAMENT-DUNKE | 1 | 07/1993 | 52108162472 | $32.68 | Avslutad | Shop at ECS Tuning | ||
| 15 | Skruv KFH | X | 52108123826 | $0.29 | Shop at ECS Tuning | |||||
| 16 | Avtäckning vänster | 1 | 52108108357 | $42.34 | Avslutad | Shop at ECS Tuning | ||||
| 16 | Avtaeckning hoeger | 1 | 52108108358 | $34.32 | Avslutad | Shop at ECS Tuning | ||||
| 17 | Avtäckning vänster | 1 | 52108152479 | $1.12 | Shop at ECS Tuning | |||||
| 17 | Avtaeckning hoeger | 1 | 52108152480 | $1.12 | Shop at ECS Tuning | |||||
| 18 | Clip | 4 | 52108231738 | $1.17 | Shop at ECS Tuning | |||||
| 21 | Klammer | 4 | 16111117201 | $0.30 | Shop at ECS Tuning | |||||
| 22 | Fjäder | 4 | 52108128532 | $1.32 | Avslutad | Shop at ECS Tuning | ||||
Notering
- Avslutad = delen tillverkas inte längre.
- +stomme = stomavgift tillkommer (eventuell retur av den gamla delen)
