Sits fram sitsplaat for BMW 7 Series F02 740Li

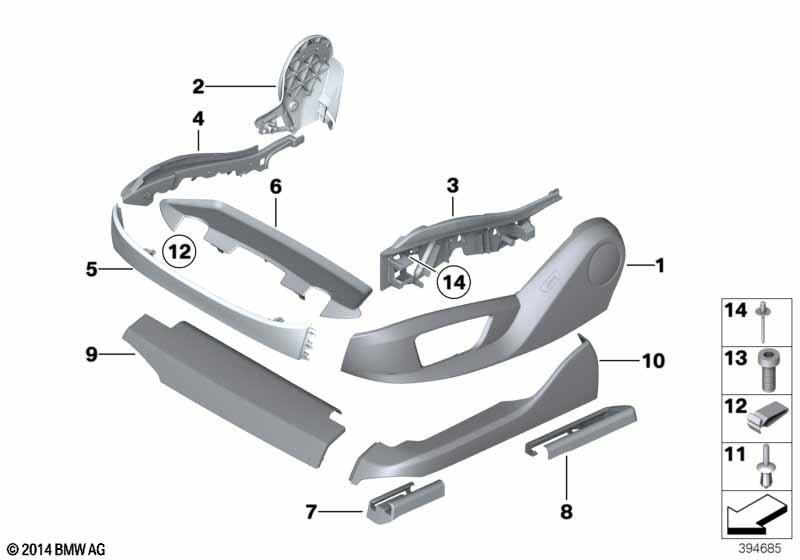

This Sits fram sitsplaat technical drawing provides a detailed breakdown of the assembly for the 7 Series F02 740Li. It includes part names, part numbers and all associated mounting hardware.
| Nr. | Beskrivning | Tillägg | antal | Från | Upp till | Reservdelsnummer | Pris | Notering | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Skydd stol utvändigt vänster | SCHWARZ | 1 | 07/2012 | 52109168211 | $32.69 | Shop at ECS Tuning | |||
| 01 | Skydd stol utvändigt höger | SCHWARZ | 1 | 07/2012 | 52109168212 | Shop at ECS Tuning | ||||
| 01 | Skydd stol utvändigt vänster | VENETOBEIGE | 1 | 07/2012 | 52109168213 | Shop at ECS Tuning | ||||
| 01 | Skydd stol utvändigt höger | VENETOBEIGE | 1 | 07/2012 | 52109168214 | Shop at ECS Tuning | ||||
| 01 | Skydd stol utvändigt vänster | EVERESTGRAU | 1 | 07/2012 | 52109168215 | Shop at ECS Tuning | ||||
| 01 | Skydd stol utvändigt höger | EVERESTGRAU | 1 | 07/2012 | 52109168216 | Shop at ECS Tuning | ||||
| 01 | Skydd stol utvändigt vänster | OYSTER | 1 | 07/2012 | 52109168217 | Shop at ECS Tuning | ||||
| 01 | Skydd stol utvändigt höger | OYSTER | 1 | 07/2012 | 52109168218 | Shop at ECS Tuning | ||||
| 02 | Skydd stol invändigt vänster | SCHWARZ | 1 | 07/2012 | 52109174325 | Shop at ECS Tuning | ||||
| 02 | Skydd stol invändigt höger | SCHWARZ | 1 | 07/2012 | 52109174326 | Shop at ECS Tuning | ||||
| 02 | Skydd stol invändigt vänster | VENETOBEIGE | 1 | 07/2012 | 52109174327 | Shop at ECS Tuning | ||||
| 02 | Skydd stol invändigt höger | VENETOBEIGE | 1 | 07/2012 | 52109174328 | Shop at ECS Tuning | ||||
| 02 | Skydd stol invändigt vänster | EVERESTGRAU | 1 | 07/2012 | 52109174329 | Shop at ECS Tuning | ||||
| 02 | Skydd stol invändigt höger | EVERESTGRAU | 1 | 07/2012 | 52109174330 | Shop at ECS Tuning | ||||
| 02 | Skydd stol invändigt vänster | OYSTER | 1 | 07/2012 | 52109174331 | Shop at ECS Tuning | ||||
| 02 | Skydd stol invändigt höger | OYSTER | 1 | 07/2012 | 52109174332 | Shop at ECS Tuning | ||||
| 03 | Fastsättning klädsel utvändigt vänster | 1 | 07/2012 | 52109144007 | Shop at ECS Tuning | |||||
| endasti i kombination med | ||||||||||
| 03 | Fastsättning klädsel utvändigt höger | 1 | 07/2012 | 52109144008 | Shop at ECS Tuning | |||||
| endasti i kombination med | ||||||||||
| -- | Popnit | 4,0X10 | 9 | 07/2012 | 52107042164 | $0.29 | Shop at ECS Tuning | |||
| 04 | Fastsättning klädsel invändigt vänster | 1 | 07/2012 | 52109144009 | Shop at ECS Tuning | |||||
| endasti i kombination med | ||||||||||
| 04 | Fastsättning klädsel invändigt höger | 1 | 07/2012 | 52109144010 | Shop at ECS Tuning | |||||
| endasti i kombination med | ||||||||||
| -- | Popnit | 4,0X10 | 9 | 07/2012 | 52107042164 | $0.29 | Shop at ECS Tuning | |||
| 05 | Skydd säte fram vänster | SCHWARZ | 1 | 07/2012 | 52109168229 | Shop at ECS Tuning | ||||
| 05 | Skydd för stol fram höger | SCHWARZ | 1 | 07/2012 | 52109168230 | Shop at ECS Tuning | ||||
| 05 | Skydd säte fram vänster | VENETOBEIGE | 1 | 07/2012 | 52109168231 | Shop at ECS Tuning | ||||
| 05 | Skydd för stol fram höger | VENETOBEIGE | 1 | 07/2012 | 52109168232 | Shop at ECS Tuning | ||||
| 05 | Skydd säte fram vänster | EVERESTGRAU | 1 | 07/2012 | 52109168233 | Shop at ECS Tuning | ||||
| 05 | Skydd för stol fram höger | EVERESTGRAU | 1 | 07/2012 | 52109168234 | Shop at ECS Tuning | ||||
| 05 | Skydd säte fram vänster | OYSTER | 1 | 07/2012 | 52109168235 | Shop at ECS Tuning | ||||
| 05 | Skydd för stol fram höger | OYSTER | 1 | 07/2012 | 52109168236 | Shop at ECS Tuning | ||||
| För fordon med Komfortsaete med minne |
S456A=Ja |
|||||||||
| 06 | Bländare stol ovan | SCHWARZ | 1 | 07/2012 | 52109168228 | Shop at ECS Tuning | ||||
| 06 | Bländare stol ovan | VENETOBEIGE | 1 | 07/2012 | 52109168276 | Shop at ECS Tuning | ||||
| 06 | Bländare stol ovan | EVERESTGRAU | 1 | 07/2012 | 52109168277 | Shop at ECS Tuning | ||||
| 06 | Bländare stol ovan | OYSTER | 1 | 07/2012 | 52109168278 | Shop at ECS Tuning | ||||
| 07 | Skydd stolskena fram vänster | SCHWARZ | 1 | 07/2012 | 52109175063 | Shop at ECS Tuning | ||||
| 07 | Skydd stolskena fram höger | SCHWARZ | 1 | 07/2012 | 52109175064 | Shop at ECS Tuning | ||||
| 07 | Skydd stolskena fram vänster | VENETOBEIGE | 1 | 07/2012 | 52109175065 | Shop at ECS Tuning | ||||
| 07 | Skydd stolskena fram höger | VENETOBEIGE | 1 | 07/2012 | 52109175066 | Shop at ECS Tuning | ||||
| 07 | Skydd stolskena fram vänster | EVERESTGRAU | 1 | 07/2012 | 52109175067 | Shop at ECS Tuning | ||||
| 07 | Skydd stolskena fram höger | EVERESTGRAU | 1 | 07/2012 | 52109175068 | Shop at ECS Tuning | ||||
| 07 | Skydd stolskena fram vänster | OYSTER | 1 | 07/2012 | 52109175069 | $2.34 | Shop at ECS Tuning | |||
| 07 | Skydd stolskena fram höger | OYSTER | 1 | 07/2012 | 52109175070 | $2.34 | Shop at ECS Tuning | |||
| 08 | Skydd stolskena bak vänster | SCHWARZ | 1 | 07/2012 | 52109175071 | Shop at ECS Tuning | ||||
| 08 | Skydd stolskena bak höger | SCHWARZ | 1 | 07/2012 | 52109175072 | Shop at ECS Tuning | ||||
| 08 | Skydd stolskena bak vänster | VENETOBEIGE | 1 | 07/2012 | 52109175073 | Shop at ECS Tuning | ||||
| 08 | Skydd stolskena bak höger | VENETOBEIGE | 1 | 07/2012 | 52109175074 | Shop at ECS Tuning | ||||
| 08 | Skydd stolskena bak vänster | EVERESTGRAU | 1 | 07/2012 | 52109175075 | Shop at ECS Tuning | ||||
| 08 | Skydd stolskena bak höger | EVERESTGRAU | 1 | 07/2012 | 52109175076 | Shop at ECS Tuning | ||||
| 08 | Skydd stolskena bak vänster | OYSTER | 1 | 07/2012 | 52109175077 | Shop at ECS Tuning | ||||
| 08 | Skydd stolskena bak höger | OYSTER | 1 | 07/2012 | 52109175078 | Shop at ECS Tuning | ||||
| 09 | Bländare överskena fram vänster | SCHWARZ | 1 | 07/2012 | 52109168265 | Shop at ECS Tuning | ||||
| 09 | Bländare överskena fram höger | SCHWARZ | 1 | 07/2012 | 52109168266 | Shop at ECS Tuning | ||||
| 09 | Bländare överskena fram vänster | OYSTER | 1 | 07/2012 | 52109168269 | Shop at ECS Tuning | ||||
| 09 | Bländare överskena fram höger | OYSTER | 1 | 07/2012 | 52109168270 | Shop at ECS Tuning | ||||
| 09 | Bländare överskena fram vänster | EVERESTGRAU | 1 | 07/2012 | 52109168271 | Shop at ECS Tuning | ||||
| 09 | Bländare överskena fram höger | EVERESTGRAU | 1 | 07/2012 | 52109168272 | Shop at ECS Tuning | ||||
| 09 | Bländare överskena fram vänster | VENETOBEIGE | 1 | 07/2012 | 52109168273 | Shop at ECS Tuning | ||||
| 09 | Bländare överskena fram höger | VENETOBEIGE | 1 | 07/2012 | 52109168274 | Shop at ECS Tuning | ||||
| 10 | Bländare överskena yttre vänster | SCHWARZ | 1 | 07/2012 | 52109168251 | Shop at ECS Tuning | ||||
| 10 | Bländare överskena yttre höger | SCHWARZ | 1 | 07/2012 | 52109168252 | Shop at ECS Tuning | ||||
| 10 | Bländare överskena yttre vänster | VENETOBEIGE | 1 | 07/2012 | 52109168253 | Shop at ECS Tuning | ||||
| 10 | Bländare överskena yttre höger | VENETOBEIGE | 1 | 07/2012 | 52109168254 | Shop at ECS Tuning | ||||
| 10 | Bländare överskena yttre vänster | EVERESTGRAU | 1 | 07/2012 | 52109168255 | Shop at ECS Tuning | ||||
| 10 | Bländare överskena yttre höger | EVERESTGRAU | 1 | 07/2012 | 52109168256 | Shop at ECS Tuning | ||||
| 10 | Bländare överskena yttre vänster | OYSTER | 1 | 07/2012 | 52109168257 | Shop at ECS Tuning | ||||
| 10 | Bländare överskena yttre höger | OYSTER | 1 | 07/2012 | 52109168258 | Shop at ECS Tuning | ||||
| 11 | Expandernit | 2 | 07/2012 | 51161881149 | $0.20 | Shop at ECS Tuning | ||||
| För fordon med Komfortsaete med minne |
S456A=Ja |
|||||||||
| 12 | Klammer | 4 | 07/2012 | 52107068032 | $0.71 | Shop at ECS Tuning | ||||
| 13 | Skruv ctt | M5X10 | 4 | 07/2012 | 07149156954 | Shop at ECS Tuning | ||||
| 14 | Popnit | 4,0X10 | X | 07/2012 | 52107042164 | $0.29 | Shop at ECS Tuning | |||
