ระบบอากาศเสริม for BMW R45-R65LS..78-85 R65LS (1983)

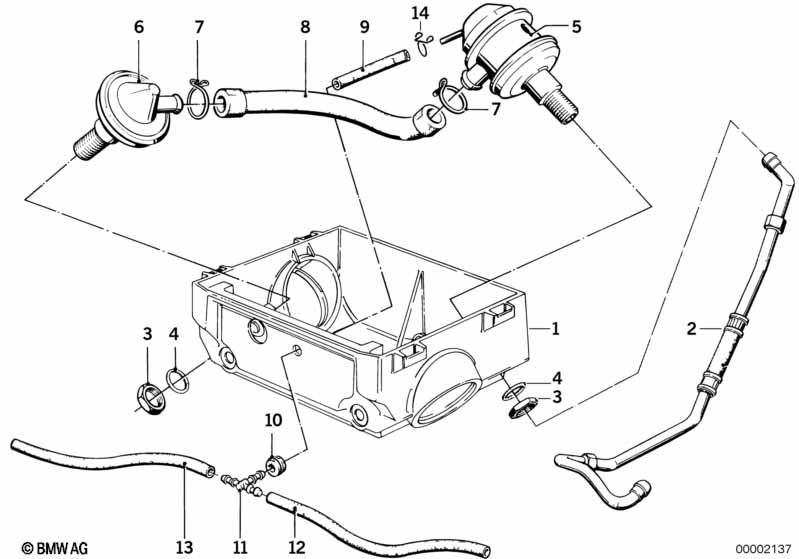

This ระบบอากาศเสริม technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R65LS. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1983.
| No. | รายละเอียด | Supp. | จำนวน | จาก | Up To | Part Number | ราคา | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | ตัวเรือนกรองอากาศ ด้านล่าง | "SLS" | 1 | 13721337188 | $79.64 | ENDED, +core | Shop at ECS Tuning | |||
| 02 | ท่อร่วมไอดี,ซ้าย | SLS | 1 | 11711337165 | $64.71 | +core | Shop at ECS Tuning | |||
| 02 | ท่อร่วมไอดี,ขวา | SLS | 1 | 11711337166 | $64.71 | +core | Shop at ECS Tuning | |||
| 03 | น็อตหกเหลี่ยม | M16X1,5-04-ZNS | 2 | 07119901307 | $1.80 | Shop at ECS Tuning | ||||
| 04 | ปะเก็นวงแหวน | A16X20-AL | 2 | 07119963252 | $0.57 | Shop at ECS Tuning | ||||
| 05 | วาล์ว | SLS | 1 | 11731337449 | $84.67 | +core | Shop at ECS Tuning | |||
| 06 | วาล์ว | SLS | 1 | 11731337448 | $68.44 | +core | Shop at ECS Tuning | |||
| 07 | แคลมป์รัดท่อ | SLS | 1 | 13721337342 | $1.39 | Shop at ECS Tuning | ||||
| 08 | ชุดท่อ | SLS | 1 | 11711337464 | $7.55 | ENDED | Shop at ECS Tuning | |||
| 09 | ท่อยางสูญญากาศ สี SCHWARZ | 110MM/SLS | 1 | 11731337503 | $1.59 | Shop at ECS Tuning | ||||
| 10 | ปลอกยาง | SLS | 1 | 13721337468 | $2.03 | Shop at ECS Tuning | ||||
| 11 | ปลั๊กรูปตัวที | 1 | 11731261489 | $0.56 | Shop at ECS Tuning | |||||
| 12 | ท่อยางสูญญากาศ สี SCHWARZ | 340MM/SLS | 1 | 11731337504 | $3.28 | ENDED | Shop at ECS Tuning | |||
| ยาว 390 มม. | ||||||||||
| 13 | ท่อยางสูญญากาศ สี SCHWARZ | 3,5X1,8 | 1 | 11727545323 | $14.82 | Shop at ECS Tuning | ||||
| 14 | แคลมป์รัดท่อ | SLS | 1 | 13721337516 | $1.75 | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
