แท่นเกียร์ for BMW 5 Series E34 525ix (1992)

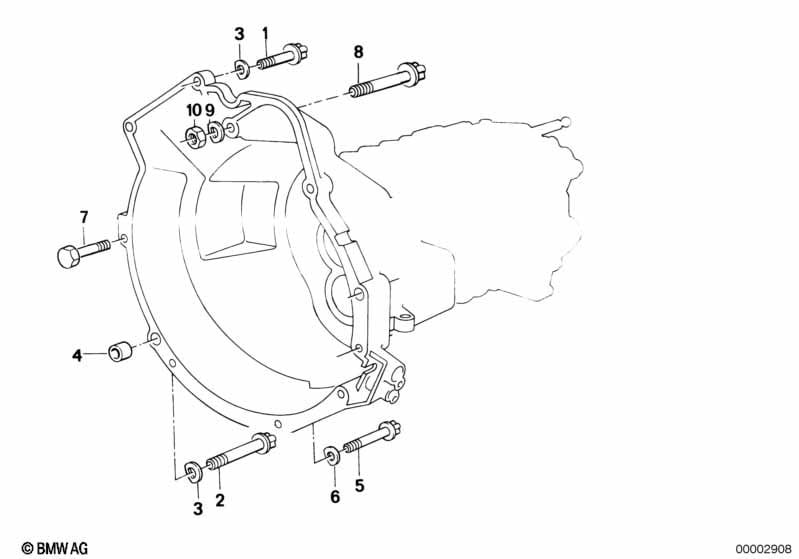

This แท่นเกียร์ technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 525ix. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1992.
| No. | รายละเอียด | Supp. | จำนวน | จาก | Up To | Part Number | ราคา | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | สกรูทอกซ์ | M12X50-8.8-ZNS3 | 2 | 23001222891 | $1.32 | Shop at ECS Tuning | ||||
| 02 | สกรูทอกซ์ | M12X90 | 2 | 23001222894 | $1.68 | Shop at ECS Tuning | ||||
| 03 | Washer | 12-200 HV-ZNS3 | 4 | 07119906063 | Shop at ECS Tuning | |||||
| 04 | ปลอกสลักนำ | D=14,5MM | 2 | 11117524470 | $1.65 | Shop at ECS Tuning | ||||
| 05 | โบลท์ ASA | M8X50-8.8-ZNS3 | 3 | 23001222887 | $1.13 | Shop at ECS Tuning | ||||
| 06 | แหวนรองแบบสปริง | 8,4X15-ZNS3 | 3 | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 07 | โบลท์หัวหกเหลี่ยม | M6X16-8.8-ZNS | 1 | 07119913015 | $0.60 | Shop at ECS Tuning | ||||
| 08 | สกรูทอกซ์ | M10X65-8.8-ZNS3 | 2 | 07129904681 | $1.64 | Shop at ECS Tuning | ||||
| 09 | แหวนรองแบบสปริง | B10-ZNS3 | 2 | 07119904463 | Shop at ECS Tuning | |||||
| 10 | น็อตหกเหลี่ยม | M10 | 2 | 07119907088 | Shop at ECS Tuning | |||||
| 10 | น็อตหกเหลี่ยม | AM10-10-ZNS3 | 2 | 07129904865 | $1.00 | Shop at ECS Tuning |
See Also
Frequently Asked Questions
- What assembly is shown in the BMW 5 Series E34 525ix แท่นเกียร์?
- This technical diagram illustrates the แท่นเกียร์ within the เกียร์ธรรมดา group for the 5 Series E34 525ix produced during 1992. It provides a detailed exploded view of the components, identifying key parts such as the สกรูทอกซ์ (Part #23001222891).
- Which models use the hardware listed in this แท่นเกียร์?
- The hardware and components featured in the แท่นเกียร์ are specific to the 5 Series E34 525ix produced during 1992. These technical specifications ensure that parts like the สกรูทอกซ์ (23001222891) are correctly matched to the vehicle's structural and mechanical requirements.
- How do I find specific parts within the แท่นเกียร์ assembly?
- Each item in the แท่นเกียร์ corresponds to the numbered list below the illustration. For the 5 Series E34 525ix, you can identify the สกรูทอกซ์ by locating its position on the schematic, which then links to the official BMW part number 23001222891 for the เกียร์ธรรมดา section.
