ชั้นวางของที่พื้นห้องเก็บสัมภาระ for BMW 5 Series E61 525d (2004)

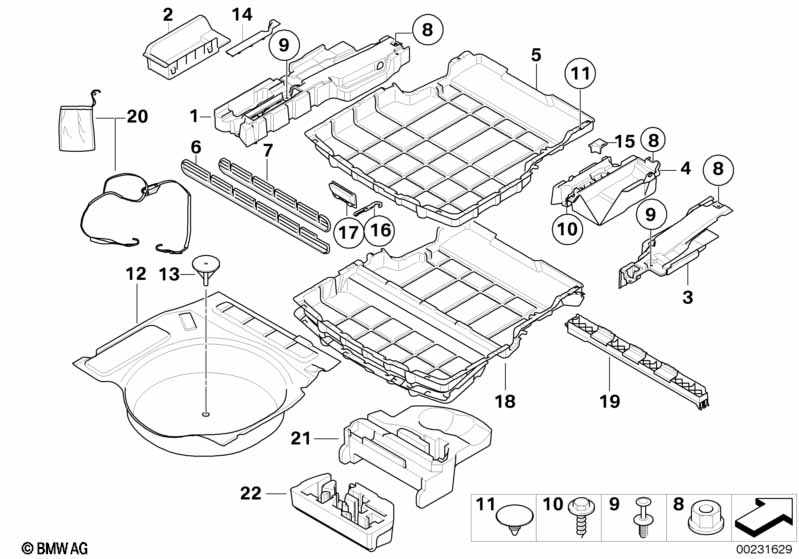

This ชั้นวางของที่พื้นห้องเก็บสัมภาระ technical drawing provides a detailed breakdown of the assembly for the 5 Series E61 525d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2004.
| No. | รายละเอียด | Supp. | จำนวน | จาก | Up To | Part Number | ราคา | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | ชั้นวางเอกสารด้านซ้าย | 1 | 51477050357 | $29.57 | Shop at ECS Tuning | |||||
| สำหรับรถยนต์ที่มี แพ็คเกจช่องเก็บของ |
S493A=ใช่ |
|||||||||
| 01 | ชั้นวางเอกสารด้านซ้าย | 1 | 51476953361 | $33.08 | Shop at ECS Tuning | |||||
| 02 | ช่องทิ้งเศษขยะด้านซ้าย | 1 | 51477114970 | $18.17 | Shop at ECS Tuning | |||||
| 03 | ชั้นวางเอกสารด้านขวา | 1 | 51477050358 | Shop at ECS Tuning | ||||||
| สำหรับรถยนต์ที่มี แพ็คเกจช่องเก็บของ |
S493A=ใช่ |
|||||||||
| 03 | ชั้นวางเอกสารด้านขวา | 1 | 51476953362 | $27.11 | Shop at ECS Tuning | |||||
| 04 | ฝาครอบแบตเตอรี่ | 1 | 51477068949 | $27.52 | ENDED | Shop at ECS Tuning | ||||
| 05 | ถาดเก็บของที่พื้นห้องเก็บสัมภาระ | 1 | 10/2004 | 51477050373 | Shop at ECS Tuning | |||||
| 06 | ตัวกั้นแบบยาว | 3 | 51477116739 | $9.10 | Shop at ECS Tuning | |||||
| 07 | ตัวกั้นแบบสั้น | 1 | 51477116736 | Shop at ECS Tuning | ||||||
| 08 | น็อตพลาสติกสำหรับสลักเกลียว | M6 | X | 16131176747 | $0.53 | Shop at ECS Tuning | ||||
| 09 | หมุดขยาย | D = 8MM | X | 51471911992 | $0.40 | Shop at ECS Tuning | ||||
| 10 | สกรูหัวหกเหลี่ยม | ST4,8X16-ZNS3 | X | 07119901299 | $0.25 | Shop at ECS Tuning | ||||
| 11 | ปลั๊ก สีดำ | D=6,35MM | 2 | 51488114499 | $0.56 | Shop at ECS Tuning | ||||
| 12 | แผ่นปิดแอ่งในห้องเก็บสัมภาระ | 1 | 51477137462 | $67.49 | ENDED | Shop at ECS Tuning | ||||
| สำหรับรถยนต์ที่มี ล้ออะไหล่ |
S300A=ใช่ |
|||||||||
| 12 | แผ่นปิดช่องเก็บล้ออะไหล่ | 1 | 51477137461 | $69.70 | Shop at ECS Tuning | |||||
| 13 | ส่วนรองรับห้องเก็บสัมภาระ | 1 | 51477137460 | $7.83 | Shop at ECS Tuning | |||||
| 14 | แผ่นปิดชั้นวางเอกสารด้านซ้าย | 1 | 51477148581 | Shop at ECS Tuning | ||||||
| สำหรับรถยนต์ที่มี แพ็คเกจช่องเก็บของ |
S493A=ใช่ |
|||||||||
| 14 | แผ่นปิดชั้นวางเอกสารด้านซ้าย | 1 | 51477148583 | $4.40 | Shop at ECS Tuning | |||||
| 15 | แผ่นปิดชั้นวางเอกสารด้านขวา | 1 | 51477148582 | Shop at ECS Tuning | ||||||
| สำหรับรถยนต์ที่มี แพ็คเกจช่องเก็บของ |
S493A=ใช่ |
|||||||||
| 15 | แผ่นปิดชั้นวางเอกสารด้านขวา | 1 | 51477148584 | $2.21 | Shop at ECS Tuning | |||||
| 16 | ที่เกี่ยวถาดเก็บของ | 1 | 51476951092 | $8.40 | Shop at ECS Tuning | |||||
| 17 | ที่ยึดถาดเก็บของ | 1 | 51476951093 | $3.34 | Shop at ECS Tuning | |||||
| สำหรับรถยนต์ที่มี แพ็คเกจช่องเก็บของ |
S493A=ใช่ |
|||||||||
| 18 | ถาดเก็บของที่พื้นห้องเก็บสัมภาระ | 1 | 01/2005 | 51477156789 | $80.07 | ENDED | Shop at ECS Tuning | |||
| 19 | ส่วนรองรับถาดเก็บของ | 1 | 51476953352 | $24.81 | +core | Shop at ECS Tuning | ||||
| 20 | แถบรัดล้ออะไหล่ | 1 | 71108046666 | Shop at ECS Tuning | ||||||
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
