แผ่นกันขอบ/ แผ่นปิด, กรอบประตู for BMW 7 Series F02 730Li
This แผ่นกันขอบ/ แผ่นปิด, กรอบประตู technical drawing provides a detailed breakdown of the assembly for the 7 Series F02 730Li. It includes part names, part numbers and all associated mounting hardware.
| No. | รายละเอียด | Supp. | จำนวน | จาก | Up To | Part Number | ราคา | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | ตัวกันขอบ ด้านหน้า | 2 | 51727231334 | $127.44 | Shop at ECS Tuning | |||||
| 02 | ตัวกันขอบ ด้านหลัง | 2 | 51727231342 | Shop at ECS Tuning | ||||||
| สำหรับรถยนต์ที่มี หนังแท้ "Dakota/สี Veneto-Beige" |
LCDF=ใช่ |
|||||||||
| 03 | คิ้วปิดกรอบประตูด้านในด้านหน้าซ้าย | VENETOBEIGE | 1 | 07/2012 | 51479172751 | ENDED | Shop at ECS Tuning | |||
| 03 | คิ้วปิดกรอบประตูด้านในด้านหน้าขวา | VENETOBEIGE | 1 | 07/2012 | 51479172752 | ENDED | Shop at ECS Tuning | |||
| สำหรับรถยนต์ที่มี หนังแท้ "Dakota/สี Everest-Grau" |
LCDE=ใช่ |
|||||||||
| 03 | คิ้วปิดกรอบประตูด้านในด้านหน้าซ้าย | EVERESTGRAU | 1 | 07/2012 | 51477220589 | Shop at ECS Tuning | ||||
| 03 | คิ้วปิดกรอบประตูด้านในด้านหน้าขวา | EVERESTGRAU | 1 | 07/2012 | 51477220590 | Shop at ECS Tuning | ||||
| สำหรับรถยนต์ที่มี หนังแท้ "Dakota/สี oyster/oyster" หรือ หนังแท้ "Nappa/สี Oyster" |
LCDH=ใช่ NADH=ใช่ |
|||||||||
| 03 | คิ้วปิดกรอบประตูด้านในด้านหน้าซ้าย | OYSTER | 1 | 07/2012 | 51479172755 | $14.17 | ENDED | Shop at ECS Tuning | ||
| 03 | คิ้วปิดกรอบประตูด้านในด้านหน้าขวา | OYSTER | 1 | 07/2012 | 51479172756 | $14.17 | ENDED | Shop at ECS Tuning | ||
| สำหรับรถยนต์ที่มี ผ้า "Tudor/สีแอนทราไซท์" หรือ หนังแท้ "Dakota/สี Oyster" หรือ หนังแท้ "Dakota/สี Barrique-Rot" หรือ หนังแท้ "Dakota/sattel-braun hell" หรือ หนัง "Dakota"/สี SCHWARZ หรือ หนังแท้ "Nappa/สี Oyster" หรือ หนังแท้ "Nappa/สี sattel-braun" หรือ หนังแท้ "Nappa/สีดำ" |
ARAT=ใช่ LCCX=ใช่ LCDK=ใช่ LCD5=ใช่ LCSW=ใช่ NACX=ใช่ NAD5=ใช่ NASW=ใช่ |
|||||||||
| 03 | คิ้วปิดกรอบประตูด้านในด้านหน้าซ้าย | SCHWARZ | 1 | 07/2012 | 51479121917 | ENDED | Shop at ECS Tuning | |||
| 03 | คิ้วปิดกรอบประตูด้านในด้านหน้าขวา | SCHWARZ | 1 | 07/2012 | 51479121918 | $14.17 | ENDED | Shop at ECS Tuning | ||
| สำหรับรถยนต์ที่มี หนังแท้ "Dakota/สี Veneto-Beige" |
LCDF=ใช่ |
|||||||||
| 04 | แผ่นปิด, คิ้วปิด, ด้านหน้าซ้าย | VENETOBEIGE | 1 | 07/2012 | 51479172753 | Shop at ECS Tuning | ||||
| 04 | แผ่นปิด, คิ้วปิด, ด้านหน้าขวา | VENETOBEIGE | 1 | 07/2012 | 51479172754 | Shop at ECS Tuning | ||||
| สำหรับรถยนต์ที่มี หนังแท้ "Dakota/สี Everest-Grau" |
LCDE=ใช่ |
|||||||||
| 04 | แผ่นปิด, คิ้วปิด, ด้านหน้าซ้าย | EVERESTGRAU | 1 | 07/2012 | 51479182589 | Shop at ECS Tuning | ||||
| 04 | แผ่นปิด, คิ้วปิด, ด้านหน้าขวา | EVERESTGRAU | 1 | 07/2012 | 51479182590 | Shop at ECS Tuning | ||||
| สำหรับรถยนต์ที่มี หนังแท้ "Dakota/สี oyster/oyster" หรือ หนังแท้ "Nappa/สี Oyster" |
LCDH=ใช่ NADH=ใช่ |
|||||||||
| 04 | แผ่นปิด, คิ้วปิด, ด้านหน้าซ้าย | OYSTER | 1 | 07/2012 | 51479172757 | Shop at ECS Tuning | ||||
| 04 | แผ่นปิด, คิ้วปิด, ด้านหน้าขวา | OYSTER | 1 | 07/2012 | 51479172758 | Shop at ECS Tuning | ||||
| สำหรับรถยนต์ที่มี ผ้า "Tudor/สีแอนทราไซท์" หรือ หนังแท้ "Dakota/สี Oyster" หรือ หนังแท้ "Dakota/สี Barrique-Rot" หรือ หนังแท้ "Dakota/sattel-braun hell" หรือ หนัง "Dakota"/สี SCHWARZ หรือ หนังแท้ "Nappa/สี Oyster" หรือ หนังแท้ "Nappa/สี sattel-braun" หรือ หนังแท้ "Nappa/สีดำ" |
ARAT=ใช่ LCCX=ใช่ LCDK=ใช่ LCD5=ใช่ LCSW=ใช่ NACX=ใช่ NAD5=ใช่ NASW=ใช่ |
|||||||||
| 04 | แผ่นปิด, คิ้วปิด, ด้านหน้าซ้าย | SCHWARZ | 1 | 07/2012 | 51479124737 | Shop at ECS Tuning | ||||
| 04 | แผ่นปิด, คิ้วปิด, ด้านหน้าขวา | SCHWARZ | 1 | 07/2012 | 51479124738 | $3.78 | Shop at ECS Tuning | |||
| สำหรับรถยนต์ที่มี หนังแท้ "Dakota/สี Veneto-Beige" |
LCDF=ใช่ |
|||||||||
| 05 | คิ้วปิดกรอบประตูด้านในด้านหลังซ้าย | VENETOBEIGE | 1 | 07/2012 | 51479172737 | ENDED | Shop at ECS Tuning | |||
| 05 | แผงปิดทางเข้าภายในด้านหลังขวา | VENETOBEIGE | 1 | 07/2012 | 51479172738 | Shop at ECS Tuning | ||||
| สำหรับรถยนต์ที่มี หนังแท้ "Dakota/สี Everest-Grau" |
LCDE=ใช่ |
|||||||||
| 05 | คิ้วปิดกรอบประตูด้านในด้านหลังซ้าย | EVERESTGRAU | 1 | 07/2012 | 51479182587 | Shop at ECS Tuning | ||||
| 05 | แผงปิดทางเข้าภายในด้านหลังขวา | EVERESTGRAU | 1 | 07/2012 | 51479182588 | Shop at ECS Tuning | ||||
| สำหรับรถยนต์ที่มี หนังแท้ "Dakota/สี oyster/oyster" หรือ หนังแท้ "Nappa/สี Oyster" |
LCDH=ใช่ NADH=ใช่ |
|||||||||
| 05 | คิ้วปิดกรอบประตูด้านในด้านหลังซ้าย | OYSTER | 1 | 07/2012 | 51479172745 | ENDED | Shop at ECS Tuning | |||
| 05 | แผงปิดทางเข้าภายในด้านหลังขวา | OYSTER | 1 | 07/2012 | 51479172746 | ENDED | Shop at ECS Tuning | |||
| สำหรับรถยนต์ที่มี ผ้า "Tudor/สีแอนทราไซท์" หรือ หนังแท้ "Dakota/สี Oyster" หรือ หนังแท้ "Dakota/สี Barrique-Rot" หรือ หนังแท้ "Dakota/sattel-braun hell" หรือ หนัง "Dakota"/สี SCHWARZ หรือ หนังแท้ "Nappa/สี Oyster" หรือ หนังแท้ "Nappa/สี sattel-braun" หรือ หนังแท้ "Nappa/สีดำ" |
ARAT=ใช่ LCCX=ใช่ LCDK=ใช่ LCD5=ใช่ LCSW=ใช่ NACX=ใช่ NAD5=ใช่ NASW=ใช่ |
|||||||||
| 05 | คิ้วปิดกรอบประตูด้านในด้านหลังซ้าย | SCHWARZ | 1 | 07/2012 | 51479121915 | ENDED | Shop at ECS Tuning | |||
| 05 | แผงปิดทางเข้าภายในด้านหลังขวา | SCHWARZ | 1 | 07/2012 | 51479121916 | ENDED | Shop at ECS Tuning | |||
| สำหรับรถยนต์ที่มี หนังแท้ "Dakota/สี Veneto-Beige" |
LCDF=ใช่ |
|||||||||
| 06 | แผ่นปิด, คิ้วปิด, ด้านหลังซ้าย | VENETOBEIGE | 1 | 07/2012 | 51479172741 | Shop at ECS Tuning | ||||
| 06 | แผ่นปิด, คิ้วปิด, ด้านหลังขวา | VENETOBEIGE | 1 | 07/2012 | 51479172742 | Shop at ECS Tuning | ||||
| สำหรับรถยนต์ที่มี หนังแท้ "Dakota/สี Everest-Grau" |
LCDE=ใช่ |
|||||||||
| 06 | แผ่นปิด, คิ้วปิด, ด้านหลังซ้าย | EVERESTGRAU | 1 | 07/2012 | 51479182593 | Shop at ECS Tuning | ||||
| 06 | แผ่นปิด, คิ้วปิด, ด้านหลังขวา | EVERESTGRAU | 1 | 07/2012 | 51479182594 | ENDED | Shop at ECS Tuning | |||
| สำหรับรถยนต์ที่มี หนังแท้ "Dakota/สี oyster/oyster" หรือ หนังแท้ "Nappa/สี Oyster" |
LCDH=ใช่ NADH=ใช่ |
|||||||||
| 06 | แผ่นปิด, คิ้วปิด, ด้านหลังซ้าย | OYSTER | 1 | 07/2012 | 51479172749 | Shop at ECS Tuning | ||||
| 06 | แผ่นปิด, คิ้วปิด, ด้านหลังขวา | OYSTER | 1 | 07/2012 | 51479172750 | Shop at ECS Tuning | ||||
| สำหรับรถยนต์ที่มี ผ้า "Tudor/สีแอนทราไซท์" หรือ หนังแท้ "Dakota/สี Oyster" หรือ หนังแท้ "Dakota/สี Barrique-Rot" หรือ หนังแท้ "Dakota/sattel-braun hell" หรือ หนัง "Dakota"/สี SCHWARZ หรือ หนังแท้ "Nappa/สี Oyster" หรือ หนังแท้ "Nappa/สี sattel-braun" หรือ หนังแท้ "Nappa/สีดำ" |
ARAT=ใช่ LCCX=ใช่ LCDK=ใช่ LCD5=ใช่ LCSW=ใช่ NACX=ใช่ NAD5=ใช่ NASW=ใช่ |
|||||||||
| 06 | แผ่นปิด, คิ้วปิด, ด้านหลังซ้าย | SCHWARZ | 1 | 07/2012 | 51479124735 | Shop at ECS Tuning | ||||
| 06 | แผ่นปิด, คิ้วปิด, ด้านหลังขวา | SCHWARZ | 1 | 07/2012 | 51479124736 | Shop at ECS Tuning | ||||
| 07 | แผ่นปิดกรอบประตูด้านหน้า | BMW | 2 | 51477181011 | Shop at ECS Tuning | |||||
| สำหรับรถยนต์ที่มี ชุดแอโรไดนามิกแบบ เอ็มเทคนิค |
S715A=ใช่ |
|||||||||
| 07 | แผ่นปิด M, กรอบประตู, ด้านหน้า | M | 2 | 51478046135 | $75.08 | Shop at ECS Tuning | ||||
| สำหรับรถยนต์ที่มี ชุดแอโรไดนามิกแบบ เอ็มเทคนิค และ ขอบทางเข้า "BMW เฉพาะรุ่น" |
S715A=ไม่ S778A=ใช่ |
|||||||||
| 07 | แผ่นปิด, กรอบประตู, แบบเรืองแสง,ด้านหน้า | INDIVIDUAL | 2 | 51478046023 | Shop at ECS Tuning | |||||
| สำหรับรถยนต์ที่มี ไฟภายในรถ และ แผงหลังคา สี ANTHRAZIT และ ขอบทางเข้า "BMW เฉพาะรุ่น" |
S4URA=ใช่ S775A=ไม่ S778A=ไม่ |
|||||||||
| 07 | แผ่นปิด, กรอบประตู, แบบเรืองแสง,ด้านหน้า | BMW | 2 | 51477181015 | $127.05 | Shop at ECS Tuning | ||||
| สำหรับรถยนต์ที่มี ชุดแอโรไดนามิกแบบ เอ็มเทคนิค |
S715A=ใช่ |
|||||||||
| 08 | แผ่นปิด M กรอบประตู ด้านหลังซ้าย | M | 1 | 51478046291 | Shop at ECS Tuning | |||||
| 08 | แผ่นปิด M กรอบประตู ด้านหลังขวา | M | 1 | 51478046292 | Shop at ECS Tuning | |||||
| สำหรับรถยนต์ที่มี ชุดแอโรไดนามิกแบบ เอ็มเทคนิค และ ขอบทางเข้า "BMW เฉพาะรุ่น" |
S715A=ไม่ S778A=ใช่ |
|||||||||
| 08 | แผ่นปิด,กรอบประตู,แบบเรืองแสง,หลังซ้าย | INDIVIDUAL | 1 | 51478046027 | Shop at ECS Tuning | |||||
| 08 | แผ่นปิด, กรอบประตู,แบบเรืองแสง, หลังขวา | INDIVIDUAL | 1 | 51478046028 | Shop at ECS Tuning | |||||
| สำหรับรถยนต์ที่มี ไฟภายในรถ และ แผงหลังคา สี ANTHRAZIT และ ขอบทางเข้า "BMW เฉพาะรุ่น" |
S4URA=ใช่ S775A=ไม่ S778A=ไม่ |
|||||||||
| 08 | แผ่นปิด,กรอบประตู,แบบเรืองแสง,หลังซ้าย | BMW | 1 | 51477190963 | $121.49 | Shop at ECS Tuning | ||||
| 08 | แผ่นปิด, กรอบประตู,แบบเรืองแสง, หลังขวา | BMW | 1 | 51477190964 | $121.49 | Shop at ECS Tuning | ||||
| สำหรับรถยนต์ที่มี ไฟภายในรถ และ ชุดแอโรไดนามิกแบบ เอ็มเทคนิค และ ขอบทางเข้า "BMW เฉพาะรุ่น" |
S4URA=ไม่ S715A=ไม่ S778A=ไม่ |
|||||||||
| 08 | แผ่นปิดกรอบประตูหลัง ด้านซ้าย | BMW | 1 | 51477190961 | Shop at ECS Tuning | |||||
| 08 | แผ่นปิดกรอบประตูหลัง ด้านขวา | BMW | 1 | 51477190962 | Shop at ECS Tuning | |||||
| 09 | หมุดขยาย | L=14MM | 24 | 51418238532 | $1.27 | Shop at ECS Tuning | ||||
| 10 | ตัวยึดแบบเสียบ | 8 | 07146957031 | $0.80 | Shop at ECS Tuning | |||||
| 11 | น็อตแบบถ่างตัวออก | 8X8 MM | 8 | 51127020321 | $0.47 | Shop at ECS Tuning | ||||
| 12 | สกรูหัวทรงกระบอก | TS 5X16 | 8 | 51417067920 | $0.39 | Shop at ECS Tuning | ||||

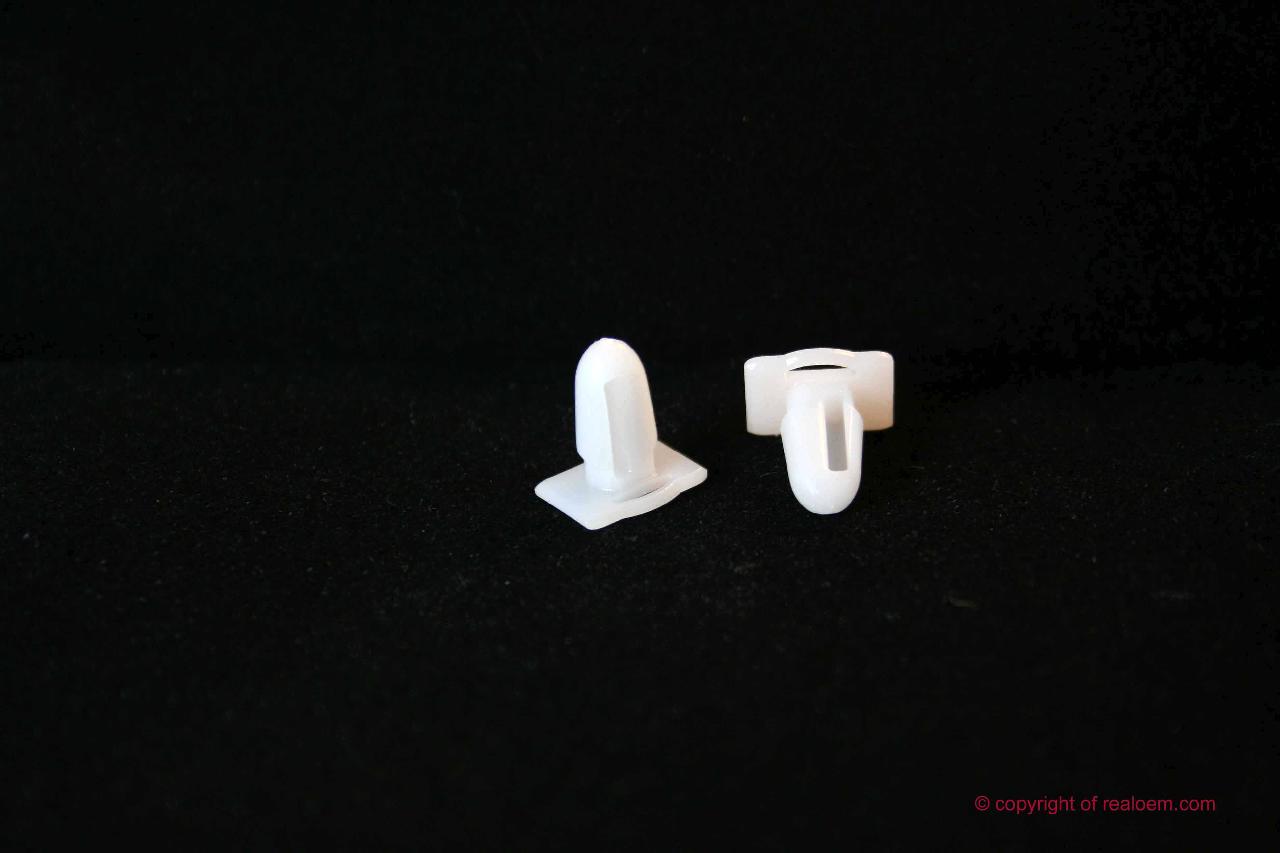

| 13 | คลิปสีธรรมชาติ | L=13,2MM | 16 | 51471840960 | $0.24 | Shop at ECS Tuning | ||||
Notes
- ENDED = the part has been discontinued (no longer available).
