ชุดควบคุมโมดูลช่องวางเท้า for BMW MINI R56 One (2008)

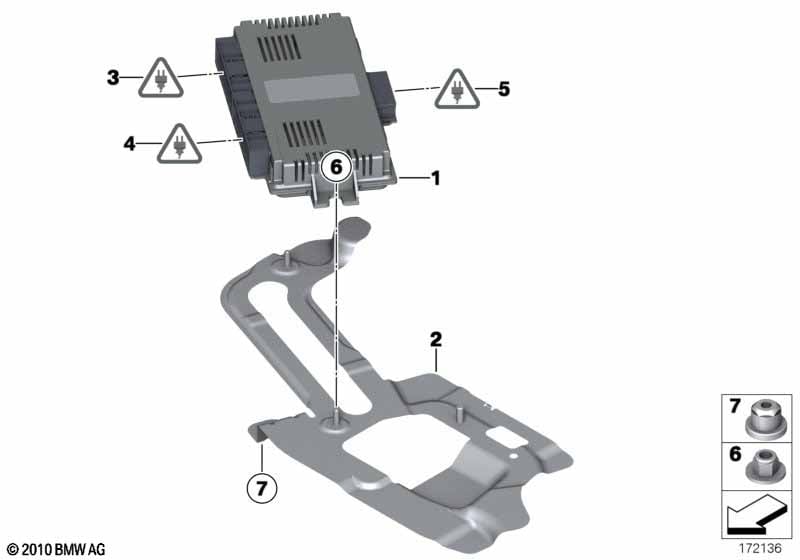

This ชุดควบคุมโมดูลช่องวางเท้า technical drawing provides a detailed breakdown of the assembly for the MINI R56 One. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2008.
| No. | รายละเอียด | Supp. | จำนวน | จาก | Up To | Part Number | ราคา | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | Footwell module 3 | 1 | 12/2007 | 10/2024 | 61356827072 | Shop at ECS Tuning | ||||
| Observe PuMA measure 64687916-01. Not valid for Canada ! |
||||||||||
| 01 | Footwell module 3 | 1 | 12/2007 | 08/2010 | 61358886840 | Shop at ECS Tuning | ||||
| Observe PuMA measure 64687916-01. Not valid for Canada ! |
||||||||||
| 02 | ตัวยึดชุดควบคุมโมดูลช่องวางเท้า | 1 | 51312751446 | $11.75 | Shop at ECS Tuning | |||||
| 03 | ฝาปิด | 51 POL. | 1 | 61136954564 | Shop at ECS Tuning | |||||
| เฉพาะใช้ร่วมกับ | ||||||||||
| -- | หน้าสัมผัสซอคเก็ต ELO-Power ELA พร้อมสาย | 0,2- 0,5 MM² SN | X | 61130070581 | Shop at ECS Tuning | |||||
| -- | หน้าสัมผัสเต้ารับ MQS ELA | 0.2-0.5 MM² SN | 1 | 61131393704 | $0.23 | Shop at ECS Tuning | ||||
| -- | หน้าสัมผัสซอคเก็ต MQS | 0,5-0.75 MM²/SN | X | 61131393724 | $0.28 | Shop at ECS Tuning | ||||
| -- | ตัวเรือนบูช | 38 POL. | 1 | 61136931866 | $1.55 | Shop at ECS Tuning | ||||
| -- | ตัวเรือนบูช | 13 POL. | 1 | 61136931870 | $0.93 | Shop at ECS Tuning | ||||
| -- | หน้าสัมผัสซอคเก็ต ELO-Power 2.8x0.63 | 0,5-1,0 MM² | X | 61138364832 | $0.35 | Shop at ECS Tuning | ||||
| -- | หน้าสัมผัสซอคเก็ต ELO-Power 2.8x0.63 | 1,0- 2,5 MM² SN | X | 61138364838 | $0.62 | Shop at ECS Tuning | ||||
| -- | ซอคเก็ต ELO - กำลังไฟ 5.2 x 0.63 | 1,0- 2,5 MM² | X | 61138364846 | $0.50 | Shop at ECS Tuning | ||||
| -- | ซอคเก็ต ELO - กำลังไฟ 5.2 x 0.63 | 2,5- 4,0 MM² | X | 61138364848 | $0.62 | Shop at ECS Tuning | ||||
| 04 | ฝาปิด | 51 POL. | 1 | 61136954566 | Shop at ECS Tuning | |||||
| เฉพาะใช้ร่วมกับ | ||||||||||
| -- | หน้าสัมผัสซอคเก็ต ELO-Power ELA พร้อมสาย | 0,2- 0,5 MM² SN | X | 61130070581 | Shop at ECS Tuning | |||||
| -- | หน้าสัมผัสเต้ารับ MQS ELA | 0.2-0.5 MM² SN | X | 61131393704 | $0.23 | Shop at ECS Tuning | ||||
| -- | หน้าสัมผัสซอคเก็ต MQS | 0,5-0.75 MM²/SN | X | 61131393724 | $0.28 | Shop at ECS Tuning | ||||
| -- | ตัวเรือนบูช | 38 POL. | 1 | 61136931868 | $1.55 | Shop at ECS Tuning | ||||
| -- | ตัวเรือนบูช | 13 POL. | 1 | 61136931872 | $0.93 | Shop at ECS Tuning | ||||
| -- | หน้าสัมผัสซอคเก็ต ELO-Power 2.8x0.63 | 0,5-1,0 MM² | X | 61138364832 | $0.35 | Shop at ECS Tuning | ||||
| -- | หน้าสัมผัสซอคเก็ต ELO-Power 2.8x0.63 | 1,0- 2,5 MM² SN | X | 61138364838 | $0.62 | Shop at ECS Tuning | ||||
| -- | ซอคเก็ต ELO - กำลังไฟ 5.2 x 0.63 | 1,0- 2,5 MM² | X | 61138364846 | $0.50 | Shop at ECS Tuning | ||||
| -- | ซอคเก็ต ELO - กำลังไฟ 5.2 x 0.63 | 2,5- 4,0 MM² | X | 61138364848 | $0.62 | Shop at ECS Tuning | ||||
| 05 | เบ้าหลอดอเนกประสงค์ไม่ได้ให้รหัส | 26 POL. | 1 | 61136913626 | $1.05 | Shop at ECS Tuning | ||||
| เฉพาะใช้ร่วมกับ | ||||||||||
| -- | หน้าสัมผัสซอคเก็ต MQS พร้อมสายเคเบิล | 0,2- 0,5 QMM | X | 61130005197 | $1.65 | Shop at ECS Tuning | ||||
| -- | หน้าสัมผัสซอคเก็ต MQS พร้อมสายเคเบิล | 0,5-0,75 MM² AG | X | 61130056960 | Shop at ECS Tuning | |||||
| -- | ชุดอุปกรณ์ซ่อม, กล่องซอคเก็ต | 26 POL. | 1 | 61132471242 | Shop at ECS Tuning | |||||
| 06 | น็อตหกเหลี่ยม | 5 | 07129906887 | $0.56 | Shop at ECS Tuning | |||||
| 07 | น็อตพลาสติกสำหรับสลักเกลียว | M6 | 2 | 16131176747 | $0.53 | Shop at ECS Tuning | ||||
