ไฟหน้าเสริม for BMW R45-R65LS..78-85 R65 (1982)
This ไฟหน้าเสริม technical drawing provides a detailed breakdown of the assembly for the R45-R65LS..78-85 R65. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1982.
| No. | รายละเอียด | Supp. | จำนวน | จาก | Up To | Part Number | ราคา | Notes | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | ไฟหน้าเสริม | 1 | 63171243126 | $100.97 | ENDED, +core | Shop at ECS Tuning | ||||
| 02 | ไฟตัดหมอก | 1 | 63171243125 | $100.97 | ENDED | Shop at ECS Tuning | ||||
| 03 | โครงรอบ | 1 | 63171237600 | $98.75 | Shop at ECS Tuning | |||||
| 04 | โบลท์หัวหกเหลี่ยม | M6X25 | 2 | 07119913589 | $0.62 | Shop at ECS Tuning | ||||
| 05 | แหวนรอง | A6,4-ZNNIV SI | 4 | 07119904202 | Shop at ECS Tuning | |||||

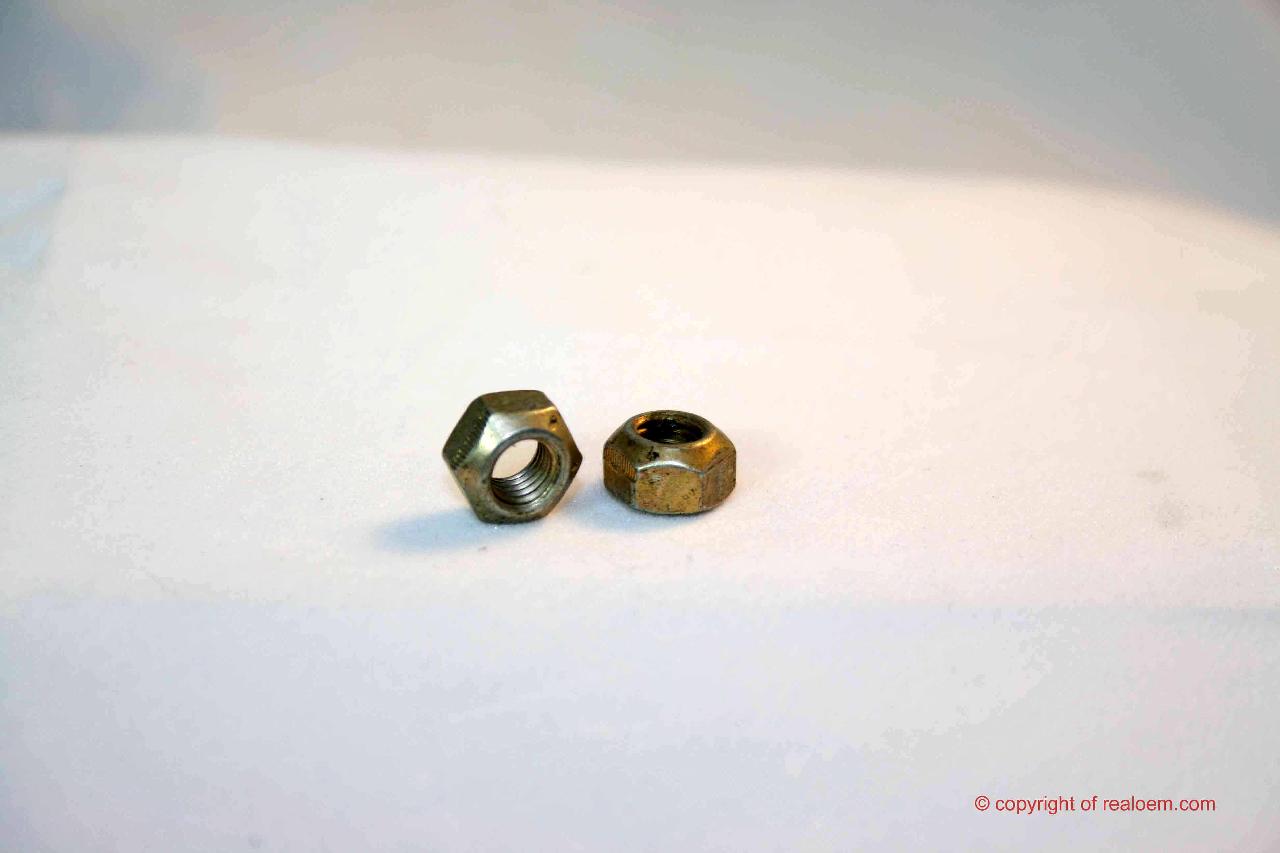

| 06 | น็อตหกเหลี่ยมแบบล็อคด้วยตนเอง | M6-10 ZN | 2 | 07/1985 | 07129922705 | $0.27 | ENDED | Shop at ECS Tuning | ||
| 06 | น็อตหกเหลี่ยมแบบล็อคด้วยตนเอง | M6 ZNNIV SI | 2 | 07147575163 | $0.25 | Shop at ECS Tuning | ||||
| 07 | หลอดไฟ | 12V 55W H1 | 2 | 63217160777 | $11.68 | Shop at ECS Tuning | ||||
| 08 | โบลท์หัวหกเหลี่ยม | M8X28 | 2 | 07119913671 | ENDED | Shop at ECS Tuning | ||||
| 09 | แหวนรองแบบสปริง | 8,4X15-ZNS3 | X | 07119904115 | $0.09 | Shop at ECS Tuning | ||||
| 10 | บูช | 2 | 31421236243 | $1.33 | Shop at ECS Tuning | |||||
| 11 | ฝาปิด | 4 | 31421232243 | $1.96 | Shop at ECS Tuning | |||||
| 12 | ูบูชยาง | 2 | 31421236242 | $2.80 | Shop at ECS Tuning | |||||
| 13 | สวิตช์เพิ่มเติม | 1 | 61311243454 | $46.35 | ENDED, +core | Shop at ECS Tuning | ||||
| 14 | รีเลย์ | GELB | 1 | 61311373585 | $23.75 | ENDED | Shop at ECS Tuning | |||
| 14 | มินิรีเลย์ | 1 | 61311373588 | $11.38 | Shop at ECS Tuning | |||||
| 15 | ตัวต่อสาย | L=200MM/B=3,6MM | 1 | 61131367599 | $0.43 | Shop at ECS Tuning | ||||
| 15 | ตัวต่อสาย | L=292MM/B=4,8MM | 1 | 61131377134 | $0.77 | Shop at ECS Tuning | ||||
| 16 | ชุดสายไฟสำหรับไฟหน้าเสริม | 1 | 09/1980 | 61121244121 | $44.55 | +core | Shop at ECS Tuning | |||
| 17 | ตัวเรือน | 1 | 09/1980 | 61131243693 | Shop at ECS Tuning | |||||
| 18 | ตัวยึด | 1 | 09/1980 | 61131243695 | Shop at ECS Tuning | |||||
| 19 | ูบูชยาง | 1 | 09/1980 | 61131243744 | $2.80 | Shop at ECS Tuning | ||||
| 20 | โบลท์หัวหกเหลี่ยม | M6X16-8.8-ZNS | 1 | 09/1980 | 07119913015 | $0.60 | Shop at ECS Tuning | |||
| 21 | แหวนสปริง, สีดำ | B6-ZN | 1 | 09/1980 | 07119932073 | $0.38 | Shop at ECS Tuning | |||
| 21 | แหวนรอง | 5.3-140 HV-ZNS | 1 | 09/1980 | 07119936439 | $0.40 | Shop at ECS Tuning | |||
| 22 | ที่ยึดน็อต | M6 | 1 | 09/1980 | 61131243733 | $0.48 | Shop at ECS Tuning | |||

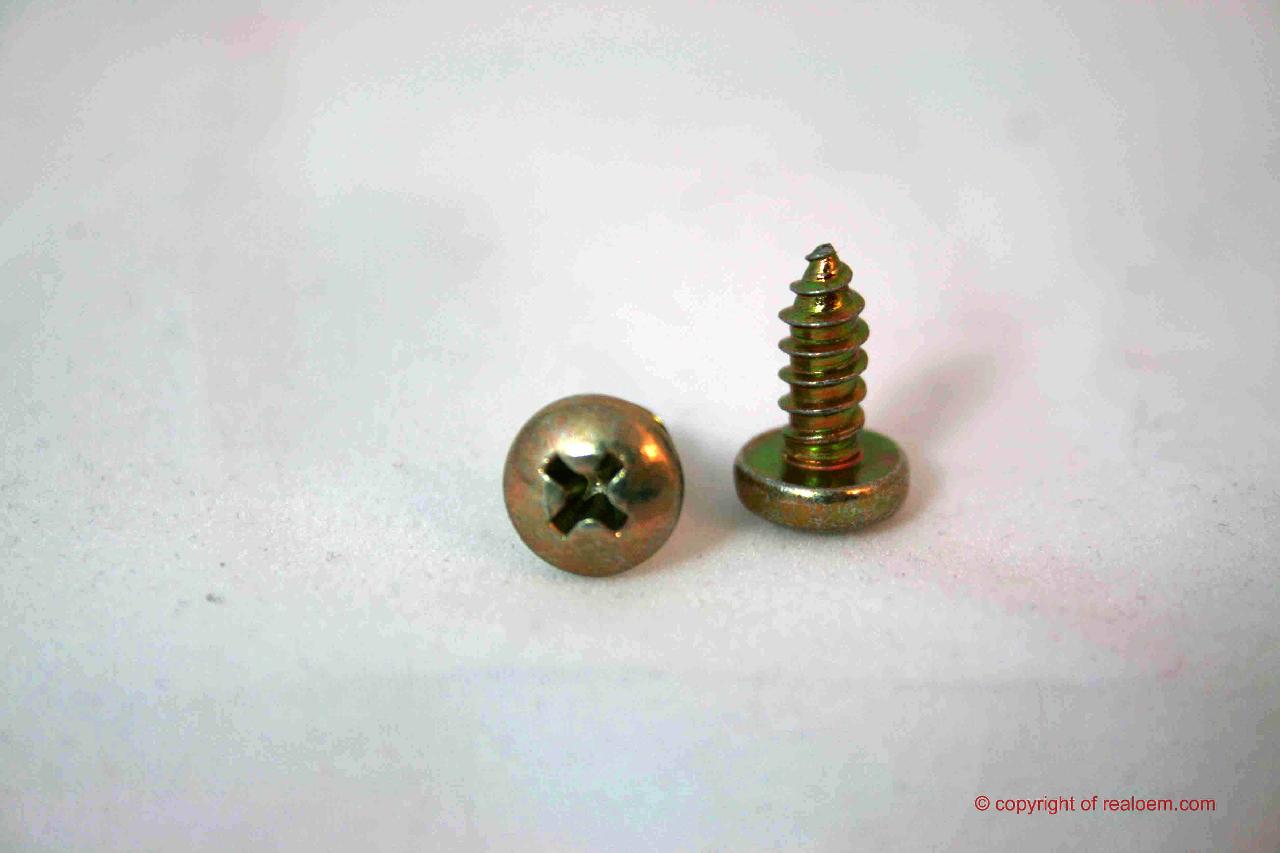

| 23 | สกรูเกลียวปล่อยหัวทรงกระบอก | ST4,8X13 | 1 | 07119907786 | $0.11 | Shop at ECS Tuning | ||||
| 25 | สกรูเกลียวปล่อยหัวทรงกระบอก | ST4,2X13 | 1 | 09/1980 | 07119907946 | $0.20 | Shop at ECS Tuning | |||
| 26 | แหวนรองแบบสปริง | B5 | 1 | 07119932098 | $0.38 | Shop at ECS Tuning | ||||
| 27 | น็อต | 1 | 09/1980 | 61131243610 | ENDED | Shop at ECS Tuning | ||||
| 29 | ชุดติดตั้งเพิ่ม ไฟหน้าเสริม | 1 | 09/1980 | 63171243892 | ENDED | Shop at ECS Tuning |
Notes
- ENDED = the part has been discontinued (no longer available).
- +core = plus core charge (possibility of a return of the old part)
