Döşeme gösterge paneli for BMW 7 Series E32 750iL (1987)

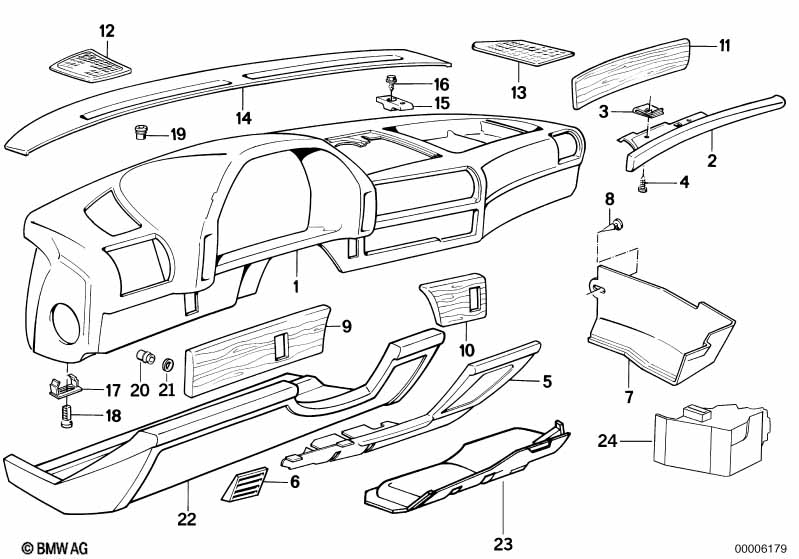

This Döşeme gösterge paneli technical drawing provides a detailed breakdown of the assembly for the 7 Series E32 750iL. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 1987.
| Hayır. | Açıklama | ilave | Adet | den | -e kadar | Parça Numarası | Fiyat | Not | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Döş./Kapl.,Gösterge pan.-Hava yastıksız | ||||||||||
| 01 | Döşeme gösterge paneli | INDIGO | 1 | 09/1990 | 51451950701 | Kalmadı | Shop at ECS Tuning | |||
| 01 | Döşeme gösterge paneli | HAVANNA | 1 | 09/1990 | 51451950702 | Kalmadı | Shop at ECS Tuning | |||
| 01 | Döşeme gösterge paneli | SCHWARZ | 1 | 51451950700 | $689.13 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | ANTILOPE | 1 | 09/1987 | 51451950873 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | SILBER | 1 | 09/1990 | 51451950869 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | INDIGO | 1 | 09/1990 | 51451950871 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | HAVANNA | 1 | 09/1990 | 51451950875 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | NATUR | 1 | 09/1990 | 51451950877 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | SCHWARZ | 1 | 51451950867 | Kalmadı | Shop at ECS Tuning | ||||
| Sadece deri mdl.Walknappa için uygun | ||||||||||
| 02 | Kaplama, Sol | 0236 ANTILOPE | 1 | 09/1987 | 51451956939 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | 0235 HAVANNA | 1 | 09/1987 | 51451956941 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | 0239 CARDINALRO | 1 | 09/1988 | 51451956947 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | 0233 SILBER | 1 | 09/1990 | 51451956935 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | 0234 INDIGO | 1 | 09/1990 | 51451956937 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | 0237 NATUR | 1 | 09/1990 | 51451956943 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | 0238 SADDLE-TAN | 1 | 09/1990 | 51451956945 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | 0232 SCHWARZ | 1 | 51451956933 | Kalmadı | Shop at ECS Tuning | ||||
| Araçlar: Deri donanım, Buffalo |
=Evet |
|||||||||
| 02 | Kaplama, Sol | 0240 SIAMGRAU | 1 | 09/1987 | 51451956949 | Kalmadı | Shop at ECS Tuning | |||
| 02 | Kaplama, Sol | 0241 HAVANNA | 1 | 09/1987 | 51451956953 | Kalmadı | Shop at ECS Tuning | |||
| 03 | C-Clip, somun | 3 | 07146988451 | $0.36 | Shop at ECS Tuning | |||||
| 04 | Mercimek başlı sac vida | ST4,2X13-Z2 | 3 | 07119907939 | $0.11 | Shop at ECS Tuning | ||||
| Sadece klima sistemi için uygun FG* 09/86 Klima sistemi olmayan FG* 09/86 *FG 05/88 Sadece deri modeli Buffalo için uygun |
||||||||||
| 05 | Döş./Kapl., Alt Sağ | 0240 SIAMGRAU | 1 | 09/1987 | 51458115530 | Kalmadı | Shop at ECS Tuning | |||
| 05 | Döş./Kapl., Alt Sağ | 0241 HAVANNA | 1 | 09/1987 | 51458115532 | Kalmadı | Shop at ECS Tuning | |||
| Sadece klima sistemi için uygun FG* 09/86 Klima sistemi hariç FG* 09/86 *FG 05/88 Sadece Walknappa deri mdl.için uygun |
||||||||||
| 05 | Döş./Kapl., Alt Sağ | 0236 ANTILOPE | 1 | 09/1987 | 51458115526 | $341.50 | Kalmadı | Shop at ECS Tuning | ||
| 05 | Döş./Kapl., Alt Sağ | 0239 CARDINALRO | 1 | 09/1988 | 51458115528 | $341.50 | Kalmadı | Shop at ECS Tuning | ||
| 05 | Döş./Kapl., Alt Sağ | 0233 SILBER | 1 | 09/1990 | 51458114818 | $341.50 | Kalmadı | Shop at ECS Tuning | ||
| 05 | Döş./Kapl., Alt Sağ | 0234 INDIGO | 1 | 09/1990 | 51458114820 | $341.50 | Kalmadı | Shop at ECS Tuning | ||
| 05 | Döş./Kapl., Alt Sağ | 0237 NATUR | 1 | 09/1990 | 51458114822 | $341.50 | Kalmadı | Shop at ECS Tuning | ||
| 05 | Döş./Kapl., Alt Sağ | 0238 SADDLETAN | 1 | 09/1990 | 51458114824 | $341.50 | Kalmadı | Shop at ECS Tuning | ||
| 05 | Döş./Kapl., Alt Sağ | 0325 HAVANNA | 1 | 09/1990 | 51458115858 | $341.50 | Kalmadı | Shop at ECS Tuning | ||
| 05 | Döş./Kapl., Alt Sağ | 0232 SCHWARZ | 1 | 51458114816 | $341.50 | Kalmadı | Shop at ECS Tuning | |||
| Kişiye özgü seri, 93/94 | ||||||||||
| 05 | Döş./Kapl., Alt-Sol | CHAMPAGNER | 1 | 51452263047 | Kalmadı | Shop at ECS Tuning | ||||
| 05 | Döş./Kapl., Alt-Sol | MEXICOGRUEN | 1 | 51452263049 | Kalmadı | Shop at ECS Tuning | ||||
| Sadece klima sistemi için uygun FG* 09/86 Klima sistemi hariç FG* 09/86 *FG 05/88 |
||||||||||
| 05 | Döş./Kapl., Suni deri-Alt Sağ | ANTILOPE | 1 | 09/1987 | 51451951046 | Kalmadı | Shop at ECS Tuning | |||
| 05 | Döş./Kapl., Suni deri-Alt Sağ | HAVANNA | 1 | 09/1990 | 51451951044 | Kalmadı | Shop at ECS Tuning | |||
| 05 | Döş./Kapl., Suni deri-Alt Sağ | SILBER | 1 | 09/1990 | 51458114766 | $174.10 | Kalmadı | Shop at ECS Tuning | ||
| 05 | Döş./Kapl., Suni deri-Alt Sağ | INDIGO | 1 | 09/1990 | 51458114768 | $174.10 | Kalmadı | Shop at ECS Tuning | ||
| 05 | Döş./Kapl., Suni deri-Alt Sağ | NATUR | 1 | 09/1990 | 51458114770 | $174.10 | Kalmadı | Shop at ECS Tuning | ||
| 05 | Döş./Kapl., Suni deri-Alt Sağ | SCHWARZ | 1 | 51458114764 | $174.10 | Kalmadı | Shop at ECS Tuning | |||
| 06 | Kaplama, Sağ | 1 | 51451964860 | Kalmadı | Shop at ECS Tuning | |||||
| 07 | Döş./Kapl., Alt-Sol | 1 | 51451957117 | $13.22 | Shop at ECS Tuning | |||||
| 08 | Çıt çıt | 1 | 52101873544 | $0.20 | Shop at ECS Tuning | |||||
| 09 | Kaplama, Gösterge kaplaması | RUESTER | 1 | 09/1988 | 51451957908 | Kalmadı | Shop at ECS Tuning | |||
| 10 | Kaplama, Gösterge kaplaması | RUESTER | 1 | 09/1988 | 51451957910 | Kalmadı | Shop at ECS Tuning | |||
| 11 | Kaplama, Gösterge kaplaması | RUESTER | 1 | 09/1988 | 51451957907 | Kalmadı | Shop at ECS Tuning | |||
| 12 | Hoparlör kaplaması, Sol | INDIGO | 1 | 09/1990 | 51451950859 | Kalmadı | Shop at ECS Tuning | |||
| 12 | Hoparlör kaplaması, Sol | HAVANNA | 1 | 09/1990 | 51451950861 | Kalmadı | Shop at ECS Tuning | |||
| 12 | Hoparlör kaplaması, Sol | SCHWARZ | 1 | 51451950857 | Kalmadı | Shop at ECS Tuning | ||||
| 13 | Hoparlör kaplaması, Sağ | INDIGO | 1 | 09/1990 | 51451950860 | Kalmadı | Shop at ECS Tuning | |||
| 13 | Hoparlör kaplaması, Sağ | HAVANNA | 1 | 09/1990 | 51451950862 | Kalmadı | Shop at ECS Tuning | |||
| 13 | Hoparlör kaplaması, Sağ | SCHWARZ | 1 | 51451950858 | Kalmadı | Shop at ECS Tuning | ||||
| 14 | Kaplama | 1 | 51451964579 | $147.29 | Shop at ECS Tuning | |||||
| 15 | Kıskaç | 3 | 51451958719 | $3.18 | Shop at ECS Tuning | |||||
| 16 | Sac cıvatası | 4,2X16 | 3 | 07119904265 | Shop at ECS Tuning | |||||
| 17 | Alt parça | 2 | 51451928649 | $0.23 | Shop at ECS Tuning | |||||
| 18 | Düğme | SCHWARZ | 2 | 51458116321 | $1.10 | Shop at ECS Tuning | ||||
| 18 | Kilit | 2 | 51711916197 | $1.35 | Shop at ECS Tuning | |||||
| 19 | Kart sabitleyicisi | 3 | 51459141448 | $1.03 | Shop at ECS Tuning | |||||
| 20 | Faturalı Halka Conta | 3 | 11119157037 | $0.93 | Shop at ECS Tuning | |||||
| 20 | Başlıklı somun | M4 | 3 | 41335480120 | $0.20 | Shop at ECS Tuning | ||||
| 21 | Alt besleme pulu | A6,4-200HV-ZNS3 | 3 | 07119903791 | $0.11 | Shop at ECS Tuning | ||||
| 23 | Kapak | 1 | 51458110129 | Kalmadı | Shop at ECS Tuning | |||||
Not
- Kalmadı = parçanın üretimi durdurulmuştur.
