Döş./Kapl., Bagaj-Sağ for BMW 5 Series F11 528i (2009)

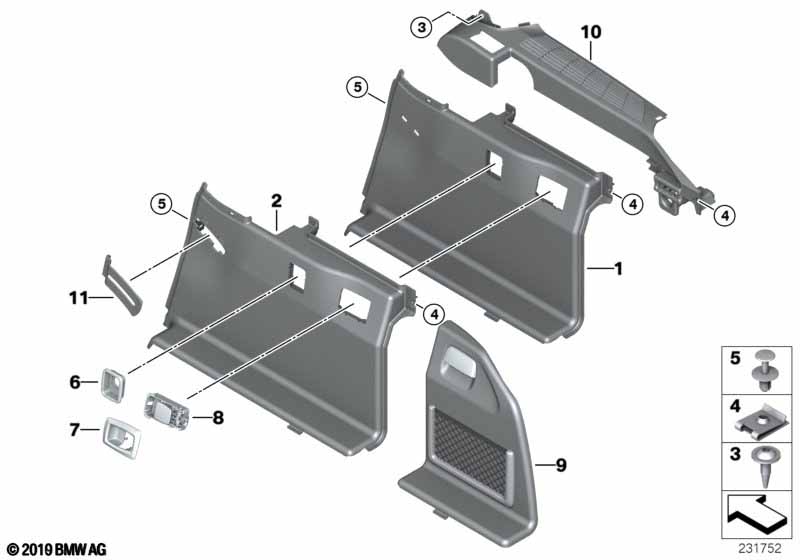

This Döş./Kapl., Bagaj-Sağ technical drawing provides a detailed breakdown of the assembly for the 5 Series F11 528i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2009.
| Hayır. | Açıklama | ilave | Adet | den | -e kadar | Parça Numarası | Fiyat | Not | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Araçlar: Bagaj paketi ve oyster/oyster veya Deri "Dakota/oyster/oyster" |
S418A=Hayır DH=Evet LCDH=Evet |
|||||||||
| 01 | Döş./Kapl., Bagaj-Sağ | OYSTER | 1 | 51479200528 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve everest-grau veya Deri "Dakota/everest-grau" |
S418A=Hayır DE=Evet LCDE=Evet |
|||||||||
| 01 | Döş./Kapl., Bagaj-Sağ | EVERESTGRAU | 1 | 51479200524 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve Veneto-beige veya Kumaş "diagonal/veneto-beige" veya Imit. leather "Leatherette/veneto-beige" veya Deri "Dakota/veneto-beige" |
S418A=Hayır DF=Evet AWDF=Evet K8DF=Evet LCDF=Evet |
|||||||||
| 01 | Döş./Kapl., Bagaj-Sağ | VENETOBEIGE | 1 | 51479200526 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve anthracite veya oyster veya zimt-braun veya Siyah veya Kumaş "Çapraz/antrasit" veya Kumaş 'Grey Shadow/antrasit' veya Fabric/leather "Tudor/anthracite" veya Imitation leather "Leatherette/black" veya Deri "Dakota/oyster" veya Deri "Dakota/zimt-braun" veya Deri, "Dakota"/Siyah veya Deri "Nappa/oyster" veya Deri "Nappa/siyah" |
S418A=Hayır AT=Evet CX=Evet EZ=Evet SW=Evet AWAT=Evet AZAT=Evet FPAT=Evet K8SW=Evet LCCX=Evet LCEZ=Evet LCSW=Evet NACX=Evet NASW=Evet |
|||||||||
| 01 | Döş./Kapl., Bagaj-Sağ | SCHWARZ | 1 | 51479200530 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve oyster/oyster veya Deri "Dakota/oyster/oyster" |
S418A=Evet DH=Evet LCDH=Evet |
|||||||||
| 02 | Döş./Kapl., Bagaj-Sağ | OYSTER | 1 | 51477234736 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve everest-grau veya Deri "Dakota/everest-grau" |
S418A=Evet DE=Evet LCDE=Evet |
|||||||||
| 02 | Döş./Kapl., Bagaj-Sağ | EVERESTGRAU | 1 | 51477234732 | NoS | Shop at ECS Tuning | ||||
| Araçlar: Bagaj paketi ve Veneto-beige veya Kumaş "diagonal/veneto-beige" veya Imit. leather "Leatherette/veneto-beige" veya Deri "Dakota/veneto-beige" |
S418A=Evet DF=Evet AWDF=Evet K8DF=Evet LCDF=Evet |
|||||||||
| 02 | Döş./Kapl., Bagaj-Sağ | VENETOBEIGE | 1 | 51477234734 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve anthracite veya oyster veya zimt-braun veya Siyah veya Kumaş "Çapraz/antrasit" veya Kumaş 'Grey Shadow/antrasit' veya Fabric/leather "Tudor/anthracite" veya Imitation leather "Leatherette/black" veya Deri "Dakota/oyster" veya Deri "Dakota/zimt-braun" veya Deri, "Dakota"/Siyah veya Deri "Nappa/oyster" veya Deri "Nappa/siyah" |
S418A=Evet AT=Evet CX=Evet EZ=Evet SW=Evet AWAT=Evet AZAT=Evet FPAT=Evet K8SW=Evet LCCX=Evet LCEZ=Evet LCSW=Evet NACX=Evet NASW=Evet |
|||||||||
| 02 | Döş./Kapl., Bagaj-Sağ | SCHWARZ | 1 | 51477234738 | Shop at ECS Tuning | |||||
| 03 | Mercimek başlı vida, Birleşik | ISA M5X19MM | 10 | 07146964282 | Shop at ECS Tuning | |||||

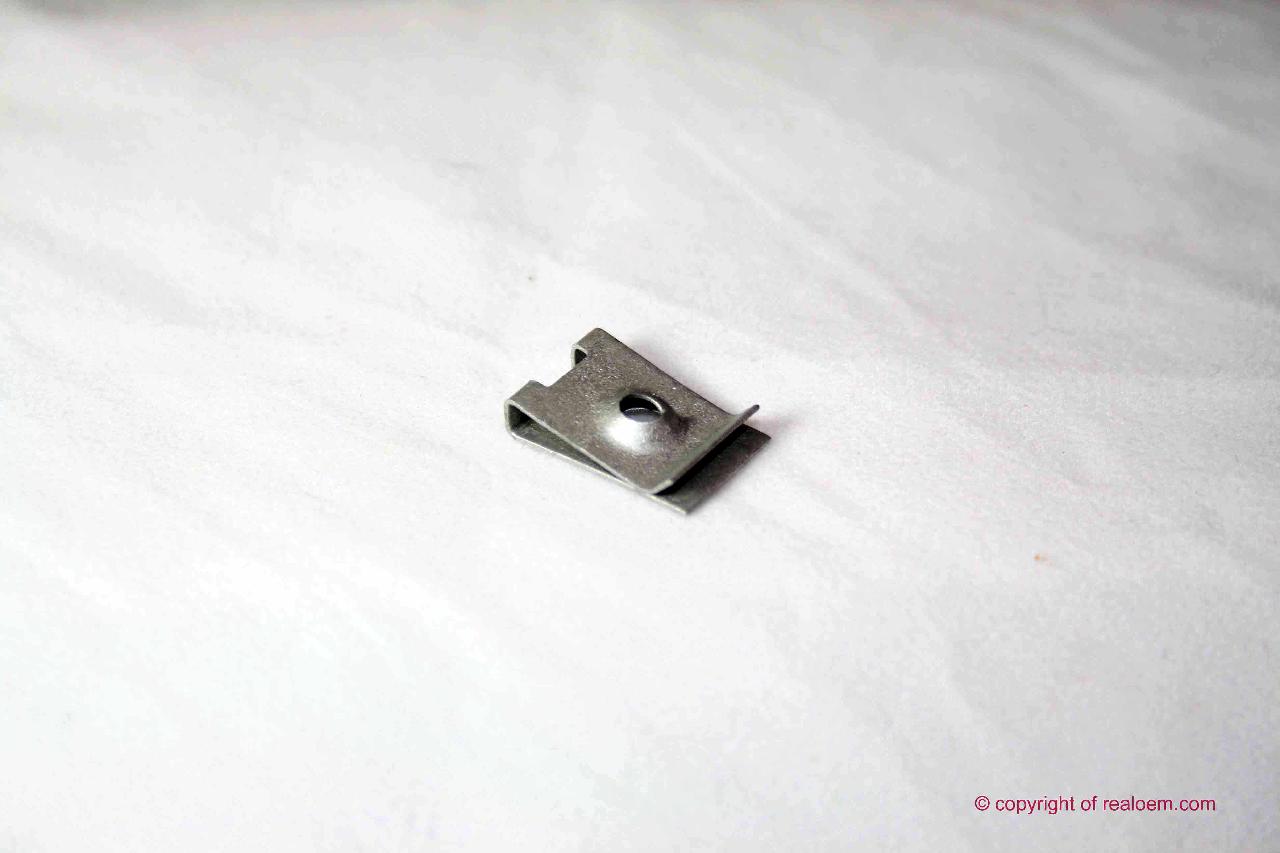

| 04 | Sac somun | 4,8-8 | 2 | 07129901655 | $0.27 | Shop at ECS Tuning | ||||
| 05 | Germe perçini | D = 8MM | 4 | 51471911992 | $0.40 | Shop at ECS Tuning | ||||
| Araçlar: Bagaj paketi ve Veneto-beige |
S418A=Evet DF=Evet |
|||||||||
| 06 | Bağlantı yeri, Soket | VENETOBEIGE | 1 | 51477249925 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve everest-grau |
S418A=Evet DE=Evet |
|||||||||
| 06 | Bağlantı yeri, Soket | EVERESTGRAU | 1 | 51477249924 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve oyster/oyster |
S418A=Evet DH=Evet |
|||||||||
| 06 | Bağlantı yeri, Soket | OYSTER | 1 | 51477249926 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve anthracite veya oyster veya zimt-braun veya Siyah |
S418A=Evet AT=Evet CX=Evet EZ=Evet SW=Evet |
|||||||||
| 06 | Bağlantı yeri, Soket | SCHWARZ | 1 | 51476964057 | $4.30 | Shop at ECS Tuning | ||||
| Araçlar: Bagaj paketi ve Veneto-beige |
S418A=Evet DF=Evet |
|||||||||
| 07 | Kaplama, Sağ | VENETOBEIGE | 1 | 52207277294 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve everest-grau |
S418A=Evet DE=Evet |
|||||||||
| 07 | Kaplama, Sağ | EVERESTGRAU | 1 | 52207277292 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve oyster/oyster |
S418A=Evet DH=Evet |
|||||||||
| 07 | Kaplama, Sağ | OYSTER | 1 | 52207277296 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve anthracite veya oyster veya zimt-braun veya Siyah |
S418A=Evet AT=Evet CX=Evet EZ=Evet SW=Evet |
|||||||||
| 07 | Kaplama, Sağ | SCHWARZ | 1 | 52207277298 | Shop at ECS Tuning | |||||
| Araçlar: everest-grau |
DE=Evet |
|||||||||
| 08 | Açma kolu | EVERESTGRAU | 1 | 51477328167 | Shop at ECS Tuning | |||||
| Araçlar: anthracite veya oyster veya zimt-braun veya Siyah |
AT=Evet CX=Evet EZ=Evet SW=Evet |
|||||||||
| 08 | Açma kolu | SCHWARZ | 1 | 51477328170 | Shop at ECS Tuning | |||||
| Araçlar: Veneto-beige |
DF=Evet |
|||||||||
| 09 | Kapak, Sağ | VENETOBEIGE | 1 | 51477234727 | Shop at ECS Tuning | |||||
| Araçlar: everest-grau |
DE=Evet |
|||||||||
| 09 | Kapak, Sağ | EVERESTGRAU | 1 | 51477234726 | Shop at ECS Tuning | |||||
| Araçlar: oyster/oyster |
DH=Evet |
|||||||||
| 09 | Kapak, Sağ | OYSTER | 1 | 51477234728 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve Veneto-beige |
S418A=Evet DF=Evet |
|||||||||
| 09 | Kapak, Sağ | VENETOBEIGE | 1 | 51477234727 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve everest-grau |
S418A=Evet DE=Evet |
|||||||||
| 09 | Kapak, Sağ | EVERESTGRAU | 1 | 51477234726 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve oyster/oyster |
S418A=Evet DH=Evet |
|||||||||
| 09 | Kapak, Sağ | OYSTER | 1 | 51477234728 | Shop at ECS Tuning | |||||
| Araçlar: İlave, Güç kaynağı ve anthracite veya oyster veya Siyah |
S146A=Evet AT=Evet CX=Evet SW=Evet |
|||||||||
| 09 | Döş./Kapl., Bagaj-Arka Sağ | ANTHRAZIT | 1 | 51477284497 | +ana | Shop at ECS Tuning | ||||
| Araçlar: anthracite veya oyster veya zimt-braun veya Siyah |
AT=Evet CX=Evet EZ=Evet SW=Evet |
|||||||||
| 09 | Kapak, Sağ | SCHWARZ | 1 | 51477234729 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve anthracite veya oyster veya Siyah |
S418A=Evet AT=Evet CX=Evet SW=Evet |
|||||||||
| 09 | Kapak, Sağ | SCHWARZ | 1 | 51477234729 | Shop at ECS Tuning | |||||
| Araçlar: Veneto-beige |
DF=Evet |
|||||||||
| 10 | Döş./Kapl., Kaplama-Sağ | VENETOBEIGE | 1 | 51479200690 | Shop at ECS Tuning | |||||
| Araçlar: everest-grau |
DE=Evet |
|||||||||
| 10 | Döş./Kapl., Kaplama-Sağ | EVERESTGRAU | 1 | 51479200688 | Shop at ECS Tuning | |||||
| Araçlar: oyster/oyster |
DH=Evet |
|||||||||
| 10 | Döş./Kapl., Kaplama-Sağ | OYSTER | 1 | 51479200692 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve Veneto-beige |
S418A=Evet DF=Evet |
|||||||||
| 10 | Döş./Kapl., Kaplama-Sağ | VENETOBEIGE | 1 | 51477237972 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve everest-grau |
S418A=Evet DE=Evet |
|||||||||
| 10 | Döş./Kapl., Kaplama-Sağ | EVERESTGRAU | 1 | 51477237970 | NoS | Shop at ECS Tuning | ||||
| Araçlar: Bagaj paketi ve oyster/oyster |
S418A=Evet DH=Evet |
|||||||||
| 10 | Döş./Kapl., Kaplama-Sağ | OYSTER | 1 | 51477237974 | Shop at ECS Tuning | |||||
| Araçlar: anthracite veya oyster veya zimt-braun veya Siyah |
AT=Evet CX=Evet EZ=Evet SW=Evet |
|||||||||
| 10 | Döş./Kapl., Kaplama-Sağ | SCHWARZ | 1 | 51479200694 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi veya Tavan kaplaması, Antrasit veya Tavan kaplaması Alcantara antrasit ve anthracite veya oyster veya zimt-braun veya Siyah |
S418A=Evet S775A=Evet S776A=Evet AT=Evet CX=Evet EZ=Evet SW=Evet |
|||||||||
| 10 | Döş./Kapl., Kaplama-Sağ | SCHWARZ | 1 | 51477237976 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve Tavan kaplaması, Antrasit ve Tavan kaplaması Alcantara antrasit ve anthracite veya oyster veya zimt-braun veya Siyah |
S418A=Evet S775A=Evet S776A=Evet AT=Evet CX=Evet EZ=Evet SW=Evet |
|||||||||
| 10 | Döş./Kapl., Kaplama-Sağ | SCHWARZ | 1 | 51479200694 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve Tavan kaplaması, Antrasit ve Tavan kaplaması Alcantara antrasit ve anthracite veya oyster veya zimt-braun veya Siyah |
S418A=Evet S775A=Evet S776A=Hayır AT=Evet CX=Evet EZ=Evet SW=Evet |
|||||||||
| 10 | Döş./Kapl., Kaplama-Sağ | SCHWARZ | 1 | 51479200694 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve Tavan kaplaması, Antrasit ve Tavan kaplaması Alcantara antrasit ve anthracite veya oyster veya zimt-braun veya Siyah |
S418A=Evet S775A=Hayır S776A=Evet AT=Evet CX=Evet EZ=Evet SW=Evet |
|||||||||
| 10 | Döş./Kapl., Kaplama-Sağ | SCHWARZ | 1 | 51479200694 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve Veneto-beige |
S418A=Evet DF=Evet |
|||||||||
| 11 | Kaplama Cargo sağ | VENETOBEIGE | 1 | 51477238080 | NoS | Shop at ECS Tuning | ||||
| Araçlar: Bagaj paketi ve everest-grau |
S418A=Evet DE=Evet |
|||||||||
| 11 | Kaplama Cargo sağ | EVERESTGRAU | 1 | 51477238078 | NoS | Shop at ECS Tuning | ||||
| Araçlar: Bagaj paketi ve oyster/oyster |
S418A=Evet DH=Evet |
|||||||||
| 11 | Kaplama Cargo sağ | OYSTER | 1 | 51477238082 | Shop at ECS Tuning | |||||
| Araçlar: Bagaj paketi ve anthracite veya oyster veya zimt-braun veya Siyah |
S418A=Evet AT=Evet CX=Evet EZ=Evet SW=Evet |
|||||||||
| 11 | Kaplama Cargo sağ | SCHWARZ | 1 | 51477238084 | Shop at ECS Tuning | |||||
Not
- NoS = No Stock (Parça merkezi olarak saklanamaz.)
- +ana= ilave olarak ana masraf (eski parçanın iade edilme ihtimali)
