液压助力转向机构 油管/动态行驶稳定装置 for BMW 5 Series E60 525i (2004)

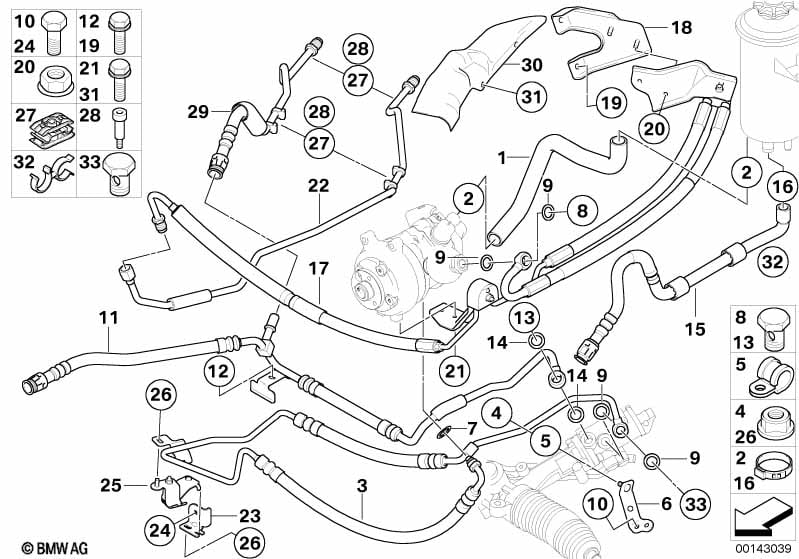

This 液压助力转向机构 油管/动态行驶稳定装置 technical drawing provides a detailed breakdown of the assembly for the 5 Series E60 525i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2004.
| 号码 | 详解 | 提供 | 数量 | 从 | 到 | 零件号码 | 价格 | 备注 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 01 | 吸管 动态行驶稳定装置 | 1 | 32416761509 | $38.91 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 01 | 吸管 动态行驶稳定装置 | 1 | 32416761509 | $38.91 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 02 | 软管夹头 | D= 25MM | 2 | 32416763470 | $1.27 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 02 | 软管夹头 | D= 25MM | 2 | 32416763470 | $1.27 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 03 | Aw 伸展软管 | 1 | 32416766139 | $260.58 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 03 | Aw 伸展软管 | 1 | 32416766139 | $260.58 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 04 | 六角螺母及平垫圈 | M6-8-ZNNIV SI | 1 | 07/2007 | 07119905544 | $0.64 | Shop at ECS Tuning | |||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 04 | 六角螺母及平垫圈 | M6-8-ZNNIV SI | 1 | 07/2007 | 07119905544 | $0.64 | Shop at ECS Tuning | |||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 05 | 夹箍 | D=10/6,4 | 1 | 12141305028 | $1.58 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 05 | 夹箍 | D=10/6,4 | 1 | 12141305028 | $1.58 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 06 | 伸展软管支架 | 1 | 32416765192 | $16.30 | 已经终止 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 06 | 伸展软管支架 | 1 | 32416765192 | $16.30 | 已经终止 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 07 | 密封环 | D=7,65MM | 1 | 64508390601 | $1.93 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 07 | 密封环 | D=7,65MM | 1 | 64508390601 | $1.93 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 08 | 空心螺钉 | M14X1,5X26 | 1 | 32416852469 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 08 | 空心螺钉 | M14X1,5X26 | 1 | 32416852469 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 09 | 密封环 | A14X20-CUSN | 4 | 32411093596 | $0.31 | Shop at ECS Tuning | ||||
| 09 | 密封环 | A14X18-CUSN | 4 | 07119906464 | $0.25 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 09 | 密封环 | A14X20-CUSN | 4 | 32411093596 | $0.31 | Shop at ECS Tuning | ||||
| 09 | 密封环 | A14X18-CUSN | 4 | 07119906464 | $0.25 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 10 | 六角螺栓 | M6X15-U1-8.8 | 1 | 07119902937 | $0.80 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 10 | 六角螺栓 | M6X15-U1-8.8 | 1 | 07119902937 | $0.80 | Shop at ECS Tuning | ||||
| 11 | 回流管路 | 1 | 32416772945 | $329.25 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 11 | 回流管路 | 1 | 32416772947 | $329.25 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 12 | 六角螺栓及平垫圈 | M6X20 | 1 | 07/2007 | 07119904527 | $0.44 | Shop at ECS Tuning | |||
| 12 | 六角螺栓及平垫圈 | M6X20-U1-ZNS3 | 1 | 07119903849 | $1.05 | 已经终止 | Shop at ECS Tuning | |||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 12 | 六角螺栓及平垫圈 | M6X20 | 2 | 07/2007 | 07119904527 | $0.44 | Shop at ECS Tuning | |||
| 12 | 六角螺栓及平垫圈 | M6X20-U1-ZNS3 | 2 | 07119903849 | $1.05 | 已经终止 | Shop at ECS Tuning | |||
| 13 | 空心螺钉 | M16X28 | 1 | 32416852470 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 13 | 空心螺钉 | M16X28 | 1 | 32416852470 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 14 | 密封环 | A16X22-CUSN | 2 | 32411093597 | $0.27 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 14 | 密封环 | A16X22-CUSN | 2 | 32411093597 | $0.27 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 15 | 冷却器回流管路 | 1 | 32416761514 | $61.87 | 已经终止 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 15 | 冷却器回流管路 | 1 | 32416761514 | $61.87 | 已经终止 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 16 | 软管夹头 | 1 | 32416751127 | $1.12 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 16 | 软管夹头 | 1 | 32416751127 | $1.12 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 17 | 伸展软管 动态行驶稳定装置 | I | 1 | 32416773928 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 17 | 伸展软管 动态行驶稳定装置 | I | 1 | 32416773928 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 18 | 伸展软管支架 | 1 | 32416761522 | $20.73 | 已经终止 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 18 | 伸展软管支架 | 1 | 32416761522 | $20.73 | 已经终止 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 19 | 六角螺栓及平垫圈 | M8X20-U1-8.8 | 2 | 07119904992 | $0.55 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 19 | 六角螺栓及平垫圈 | M8X20-U1-8.8 | 2 | 07119904992 | $0.55 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 20 | 六角螺母及平垫圈 | M6-8-ZNNIV SI | 2 | 07119905949 | $0.24 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 20 | 六角螺母及平垫圈 | M6-8-ZNNIV SI | 2 | 07119905949 | $0.24 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 21 | 六角螺栓及平垫圈 | M6X14-U1-8.8 | 2 | 07119905525 | $0.47 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 21 | 六角螺栓及平垫圈 | M6X14-U1-8.8 | 2 | 07119905525 | $0.47 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 22 | 伸展软管 动态行驶稳定装置 | II | 1 | 32416761516 | $201.13 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 22 | 伸展软管 动态行驶稳定装置 | II | 1 | 32416761516 | $201.13 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 23 | 伸展软管支架 | 1 | 32416761521 | $2.24 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 23 | 伸展软管支架 | 1 | 32416761521 | $2.24 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 24 | 六角螺栓 | M6X18MM | 1 | 32416782036 | $0.48 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 24 | 六角螺栓 | M6X18MM | 1 | 32416782036 | $0.48 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 25 | 支架 带橡胶支座 | 1 | 32416779942 | $11.92 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 25 | 支架 带橡胶支座 | 1 | 32416779942 | $11.92 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 26 | 六角螺母及平垫圈 | M6-8-ZNNIV SI | 2 | 07119905544 | $0.64 | Shop at ECS Tuning | ||||
| 26 | 六角螺母 | M6-ZNS3 | 2 | 07119904023 | $0.36 | 已经终止 | Shop at ECS Tuning | |||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 26 | 六角螺母及平垫圈 | M6-8-ZNNIV SI | 2 | 07119905544 | $0.64 | Shop at ECS Tuning | ||||
| 26 | 六角螺母 | M6-ZNS3 | 2 | 07119904023 | $0.36 | 已经终止 | Shop at ECS Tuning | |||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 27 | 置管支架 | 2 | 32416756132 | $12.23 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 27 | 置管支架 | 2 | 32416756132 | $12.23 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 28 | 带肩螺钉 | M6 | 2 | 32416781748 | $1.32 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 28 | 带肩螺钉 | M6 | 2 | 32416781748 | $1.32 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 29 | 回流管路 动态行驶稳定装置 | 1 | 32416761518 | $114.46 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 29 | 回流管路 动态行驶稳定装置 | 1 | 32416761518 | $114.46 | Shop at ECS Tuning | |||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 30 | 隔热板 | 1 | 32416761527 | $10.48 | 已经终止 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 30 | 隔热板 | 1 | 32416761527 | $10.48 | 已经终止 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=是 S229A=是 |
|||||||||
| 31 | 六角螺栓及平垫圈 | M6X20 | 3 | 07/2007 | 07119904527 | $0.44 | Shop at ECS Tuning | |||
| 31 | 六角螺栓及平垫圈 | M6X20-U1-ZNS3 | 3 | 07119903849 | $1.05 | 已经终止 | Shop at ECS Tuning | |||
| 用于车辆及 D Steering 和 动态行驶稳定装置 |
S217A=否 S229A=是 |
|||||||||
| 31 | 六角螺栓及平垫圈 | M6X20 | 3 | 07/2007 | 07119904527 | $0.44 | Shop at ECS Tuning | |||
| 31 | 六角螺栓及平垫圈 | M6X20-U1-ZNS3 | 3 | 07119903849 | $1.05 | 已经终止 | Shop at ECS Tuning | |||
| 用于车辆及 D Steering 和 动态行驶稳定装置 注意维修说明 |
S217A=是 S229A=是 |
|||||||||
| 33 | 空心螺钉 | M14X1,5X26 | 1 | 11/2004 | 32416852469 | Shop at ECS Tuning | ||||
| 用于车辆及 D Steering 和 动态行驶稳定装置 注意维修说明 |
S217A=否 S229A=是 |
|||||||||
| 33 | 空心螺钉 | M14X1,5X26 | 1 | 11/2004 | 32416852469 | Shop at ECS Tuning | ||||
备注
- 已经终止 = 这个零件已经不再生产.
