安装件 中央控制台 for BMW 5 Series F10 LCI 520d (2013)

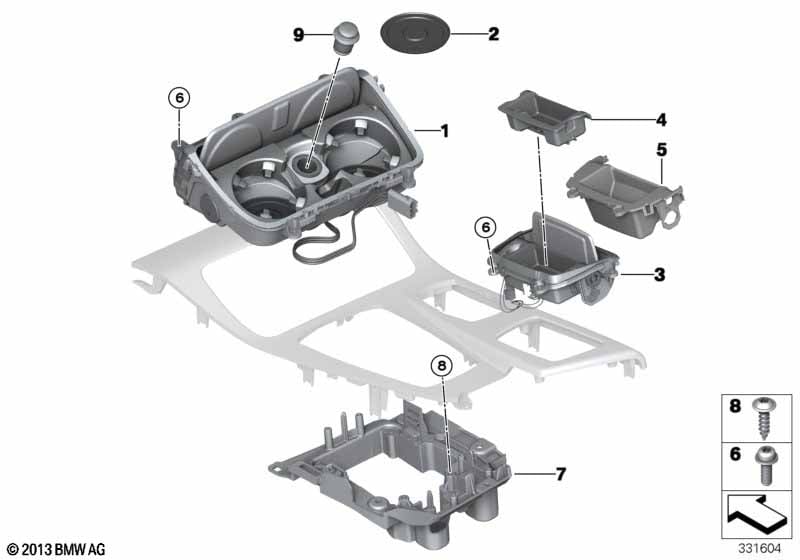

This 安装件 中央控制台 technical drawing provides a detailed breakdown of the assembly for the 5 Series F10 LCI 520d. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2013.
| 号码 | 详解 | 提供 | 数量 | 从 | 到 | 零件号码 | 价格 | 备注 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 用于车辆及 自动变速箱 或者 跑车自动变速箱 或者 自动变速箱 带翘板开关 |
S205A=是 S2TBA=是 S2TEA=是 |
|||||||||
| 01 | 饮料杯架 中央控制台 前部 | 1 | 51169283611 | Shop at ECS Tuning | ||||||
| 02 | 衬垫 饮料杯架 | 2 | 51169288662 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=是 S2TBA=是 S2TEA=是 S441A=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=是 S2TBA=是 S2TEA=否 S441A=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=是 S2TBA=否 S2TEA=是 S441A=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=是 S2TBA=否 S2TEA=否 S441A=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=否 S2TBA=是 S2TEA=是 S441A=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=否 S2TBA=是 S2TEA=否 S441A=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=否 S2TBA=否 S2TEA=是 S441A=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=是 S2TBA=是 S2TEA=是 S441A=否 S4NBA=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 仅连接 | ||||||||||
| -- | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=是 S2TBA=是 S2TEA=否 S441A=否 S4NBA=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 仅连接 | ||||||||||
| -- | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=是 S2TBA=否 S2TEA=是 S441A=否 S4NBA=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 仅连接 | ||||||||||
| -- | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=是 S2TBA=否 S2TEA=否 S441A=否 S4NBA=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 仅连接 | ||||||||||
| -- | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=否 S2TBA=是 S2TEA=是 S441A=否 S4NBA=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 仅连接 | ||||||||||
| -- | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=否 S2TBA=是 S2TEA=否 S441A=否 S4NBA=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 仅连接 | ||||||||||
| -- | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=否 S2TBA=否 S2TEA=是 S441A=否 S4NBA=是 |
|||||||||
| 03 | 烟灰缸 中央控制台 中部 | 1 | 51169206347 | Shop at ECS Tuning | ||||||
| 仅连接 | ||||||||||
| -- | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=是 S2TBA=是 S2TEA=是 S441A=否 S4NBA=否 |
|||||||||
| 03 | 杂物箱 中央控制台 中部 | 1 | 51169277352 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=是 S2TBA=是 S2TEA=否 S441A=否 S4NBA=否 |
|||||||||
| 03 | 杂物箱 中央控制台 中部 | 1 | 51169277352 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=是 S2TBA=否 S2TEA=是 S441A=否 S4NBA=否 |
|||||||||
| 03 | 杂物箱 中央控制台 中部 | 1 | 51169277352 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=是 S2TBA=否 S2TEA=否 S441A=否 S4NBA=否 |
|||||||||
| 03 | 杂物箱 中央控制台 中部 | 1 | 51169277352 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=否 S2TBA=是 S2TEA=是 S441A=否 S4NBA=否 |
|||||||||
| 03 | 杂物箱 中央控制台 中部 | 1 | 51169277352 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=否 S2TBA=是 S2TEA=否 S441A=否 S4NBA=否 |
|||||||||
| 03 | 杂物箱 中央控制台 中部 | 1 | 51169277352 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=否 S2TBA=否 S2TEA=是 S441A=否 S4NBA=否 |
|||||||||
| 03 | 杂物箱 中央控制台 中部 | 1 | 51169277352 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=是 S2TBA=是 S2TEA=是 S441A=是 |
|||||||||
| 04 | 嵌件 烟灰缸 | 1 | 51169213656 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=是 S2TBA=是 S2TEA=否 S441A=是 |
|||||||||
| 04 | 嵌件 烟灰缸 | 1 | 51169213656 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=是 S2TBA=否 S2TEA=是 S441A=是 |
|||||||||
| 04 | 嵌件 烟灰缸 | 1 | 51169213656 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=是 S2TBA=否 S2TEA=否 S441A=是 |
|||||||||
| 04 | 嵌件 烟灰缸 | 1 | 51169213656 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=否 S2TBA=是 S2TEA=是 S441A=是 |
|||||||||
| 04 | 嵌件 烟灰缸 | 1 | 51169213656 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=否 S2TBA=是 S2TEA=否 S441A=是 |
|||||||||
| 04 | 嵌件 烟灰缸 | 1 | 51169213656 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 |
S205A=否 S2TBA=否 S2TEA=是 S441A=是 |
|||||||||
| 04 | 嵌件 烟灰缸 | 1 | 51169213656 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=是 S2TBA=是 S2TEA=是 S441A=否 S4NBA=是 |
|||||||||
| 05 | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=是 S2TBA=是 S2TEA=否 S441A=否 S4NBA=是 |
|||||||||
| 05 | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=是 S2TBA=否 S2TEA=是 S441A=否 S4NBA=是 |
|||||||||
| 05 | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=是 S2TBA=否 S2TEA=否 S441A=否 S4NBA=是 |
|||||||||
| 05 | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=否 S2TBA=是 S2TEA=是 S441A=否 S4NBA=是 |
|||||||||
| 05 | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=否 S2TBA=是 S2TEA=否 S441A=否 S4NBA=是 |
|||||||||
| 05 | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 用于车辆及 自动变速箱 和 跑车自动变速箱 和 自动变速箱 带翘板开关 和 吸烟套件 和 自动空调 带 4 区域控制 |
S205A=否 S2TBA=否 S2TEA=是 S441A=否 S4NBA=是 |
|||||||||
| 05 | 插入件 杂物箱 | 1 | 51169213657 | Shop at ECS Tuning | ||||||
| 06 | 半圆头埋头螺钉 | 4X13 | 9 | 07149252655 | Shop at ECS Tuning | |||||
| 用于车辆及 自动变速箱 或者 跑车自动变速箱 或者 自动变速箱 带翘板开关 |
S205A=是 S2TBA=是 S2TEA=是 |
|||||||||
| 07 | 装置支架 中间托架 | 1 | 51169206678 | Shop at ECS Tuning | ||||||
| 08 | 半圆头埋头螺钉 | DELTA PT60X14.5 | 5 | 07146974186 | Shop at ECS Tuning | |||||
| 09 | 插孔塞子 | 1 | 61349316116 | Shop at ECS Tuning | ||||||
