前部座椅 座椅导轨 电动/部件 for BMW 3 Series E90 LCI 335i (2010)

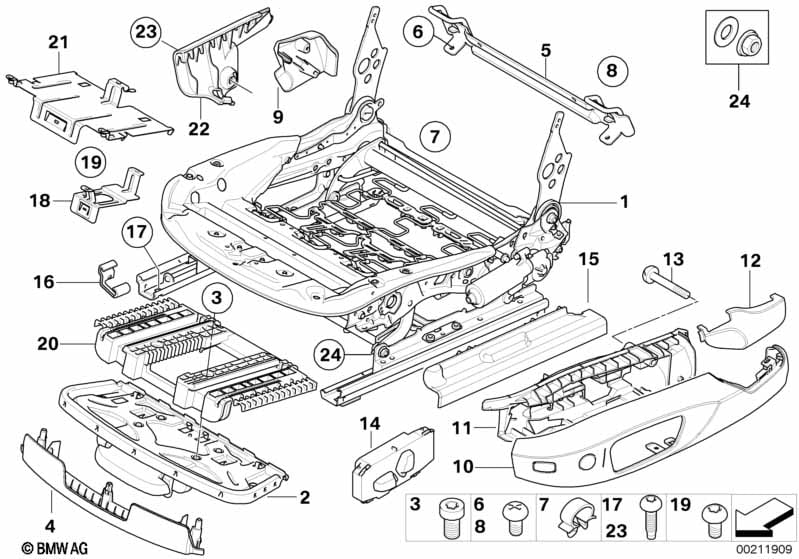

This 前部座椅 座椅导轨 电动/部件 technical drawing provides a detailed breakdown of the assembly for the 3 Series E90 LCI 335i. It includes part names, part numbers and all associated mounting hardware for vehicles produced between 2010.
| 号码 | 详解 | 提供 | 数量 | 从 | 到 | 零件号码 | 价格 | 备注 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 用于车辆及 座椅调整装置 部分电动 仅适用标准型和运动型座椅 |
S4UAA=是 |
|||||||||
| 01 | 座椅机械机构 半电动 左侧 | 1 | 52109114599 | $727.89 | 已经终止 | Shop at ECS Tuning | ||||
| 01 | 座椅机械机构 半电动 右侧 | 1 | 52109114600 | $727.89 | Shop at ECS Tuning | |||||
| 用于车辆及 座椅调节装置 电动 带记忆功能 仅适用标准型和运动型座椅 注意：处理噪音投诉时 请执行关于座椅机械机构 的测试模块，必要时 使用零件号码为 52 10 7 245 949 的维修套件。 |
S459A=是 |
|||||||||
| 01 | 座椅机械机构 电动 左 | 1 | 09/2011 | 52107135541 | $703.08 | Shop at ECS Tuning | ||||
| 仅连接 | ||||||||||
| -- | 架梁 按动 左 | 1 | 09/2011 | 52106979655 | $16.12 | Shop at ECS Tuning | ||||
| 01 | 座椅机械机构 电动 右 | 1 | 09/2011 | 52107135540 | $727.89 | Shop at ECS Tuning | ||||
| 仅连接 | ||||||||||
| -- | 架梁 按动 右 | 1 | 09/2011 | 52106979656 | $16.12 | Shop at ECS Tuning | ||||
| 用于车辆及 跑车座椅 |
S481A=是 |
|||||||||
| 02 | 支架 大腿支撑 | 2 | 52107161311 | $55.77 | Shop at ECS Tuning | |||||
| 03 | 自攻螺钉 | BL 7,2X22 | 4 | 52107160653 | $0.42 | Shop at ECS Tuning | ||||
| 用于车辆及 织物 "Fluid" 或 "Linea"/ 灰色 或者 织物 "Vertex/ 灰色" 或者 织物 / 皮革 citrus/quarz-grau 或者 皮革 "Dakota"/grau |
ALAD=是 EBAD=是 FFB6=是 LCAD=是 |
|||||||||
| 04 | 饰板 座椅 左 | GRAU | 2 | 52106958665 | $10.43 | Shop at ECS Tuning | ||||
| 04 | 饰板 座椅 右 | GRAU | 1 | 52106958666 | $6.62 | Shop at ECS Tuning | ||||
| 用于车辆及 织物 "Fluid"/ 米色 或者 织物 "Vertex/ 米色" 或者 Sensatec/beige 或者 皮革 "Dakota"/beige |
ALB4=是 EBB4=是 KAB4=是 LCB4=是 |
|||||||||
| 04 | 饰板 座椅 左 | BEIGE | 1 | 52106958667 | $6.62 | Shop at ECS Tuning | ||||
| 04 | 饰板 座椅 右 | BEIGE | 1 | 52106958668 | $6.62 | Shop at ECS Tuning | ||||
| 用于车辆及 织物 "Fluid" 或 "Linea"/ 无烟煤色 或者 织物 "Blue Shadow/Alcantara"/ 无烟煤色 或者 织物 "Blue Shadow/Alcantara/anthr.blau" 或者 织物 "斜纹织物 / 无烟煤色" 或者 织物 'Layer / 无烟煤色' 或者 织物 'Layer / 牡蛎色' 或者 织物 "Vertex/ 无烟煤色" 或者 织物 / 皮革 "Citrus"/ 无烟煤色 或者 织物 / 皮革 citrus/blau 或者 织物 / 皮革 citrus/quarz-grau 或者 织物 / 皮革 'Pearlpoint / 无烟煤色' 或者 织物 / 皮革 "Impuls/ 无烟煤色" 或者 织物 / 皮革 'Impuls / 棕色' 或者 织物 / 皮革 "Speed"/ 无烟煤色 或者 Sensatec/schwarz 或者 皮革 "Dakota"/lemon 或者 皮革 "Dakota"/terra 或者 皮革 "Dakota/ 牡蛎色" 或者 皮革 "Dakota/ 红棕色" 或者 皮革 "Dakota"/korall-rot 或者 皮革 "Dakota"/jade-grau 或者 皮革 Dakota/黑色/蓝色对比色 或者 皮革 "Dakota"/schwarz |
ALAT=是 ANAT=是 ANNK=是 AWAT=是 BCAT=是 BCCX=是 EBAT=是 FFAT=是 FFB5=是 FFB6=是 FHAT=是 FMAT=是 FMCN=是 GEAT=是 KASW=是 LCB7=是 LCB8=是 LCCX=是 LCCZ=是 LCD1=是 LCD2=是 LCNL=是 LCSW=是 |
|||||||||
| 04 | 饰板 座椅 左 | SCHWARZ | 2 | 52106958659 | $6.62 | Shop at ECS Tuning | ||||
| 04 | 饰板 座椅 右 | SCHWARZ | 2 | 52106958660 | $6.62 | Shop at ECS Tuning | ||||
| 05 | 支架 Isofix | 1 | 52107129838 | $24.73 | Shop at ECS Tuning | |||||
| 06 | 半圆头埋头螺钉 | M6X12 | 2 | 07147144879 | $0.65 | Shop at ECS Tuning | ||||
| 07 | 导线支架 | D=12,8MM | X | 61131267476 | $0.42 | Shop at ECS Tuning | ||||
| 08 | 半圆头埋头螺钉 | M5X8 | 2 | 07147144880 | $0.96 | Shop at ECS Tuning | ||||
| 用于车辆及 织物 "Fluid" 或 "Linea"/ 灰色 或者 织物 "Vertex/ 灰色" 或者 织物 / 皮革 citrus/quarz-grau 或者 皮革 "Dakota"/grau |
ALAD=是 EBAD=是 FFB6=是 LCAD=是 |
|||||||||
| 09 | 饰板 座椅 内部 左 | GRAU | 1 | 52107157389 | $3.25 | Shop at ECS Tuning | ||||
| 09 | 饰板 座椅 内部 右 | GRAU | 1 | 52107157390 | $3.25 | Shop at ECS Tuning | ||||
| 用于车辆及 织物 "Fluid"/ 米色 或者 织物 "Vertex/ 米色" 或者 Sensatec/beige 或者 皮革 "Dakota"/beige |
ALB4=是 EBB4=是 KAB4=是 LCB4=是 |
|||||||||
| 09 | 饰板 座椅 内部 左 | BEIGE | 1 | 52107157391 | $3.25 | Shop at ECS Tuning | ||||
| 09 | 饰板 座椅 内部 右 | BEIGE | 1 | 52107157392 | $3.25 | Shop at ECS Tuning | ||||
| 用于车辆及 织物 "Fluid" 或 "Linea"/ 无烟煤色 或者 织物 "Blue Shadow/Alcantara"/ 无烟煤色 或者 织物 "Blue Shadow/Alcantara/anthr.blau" 或者 织物 "斜纹织物 / 无烟煤色" 或者 织物 'Layer / 无烟煤色' 或者 织物 'Layer / 牡蛎色' 或者 织物 "Vertex/ 无烟煤色" 或者 织物 / 皮革 "Citrus"/ 无烟煤色 或者 织物 / 皮革 citrus/blau 或者 织物 / 皮革 citrus/quarz-grau 或者 织物 / 皮革 'Pearlpoint / 无烟煤色' 或者 织物 / 皮革 "Impuls/ 无烟煤色" 或者 织物 / 皮革 'Impuls / 棕色' 或者 织物 / 皮革 "Speed"/ 无烟煤色 或者 Sensatec/schwarz 或者 皮革 "Dakota"/lemon 或者 皮革 "Dakota"/terra 或者 皮革 "Dakota/ 牡蛎色" 或者 皮革 "Dakota/ 红棕色" 或者 皮革 "Dakota"/korall-rot 或者 皮革 "Dakota"/jade-grau 或者 皮革 Dakota/黑色/蓝色对比色 或者 皮革 "Dakota"/schwarz |
ALAT=是 ANAT=是 ANNK=是 AWAT=是 BCAT=是 BCCX=是 EBAT=是 FFAT=是 FFB5=是 FFB6=是 FHAT=是 FMAT=是 FMCN=是 GEAT=是 KASW=是 LCB7=是 LCB8=是 LCCX=是 LCCZ=是 LCD1=是 LCD2=是 LCNL=是 LCSW=是 |
|||||||||
| 09 | 饰板 座椅 内部 左 | SCHWARZ | 1 | 52107118479 | $3.25 | Shop at ECS Tuning | ||||
| 09 | 饰板 座椅 内部 右 | SCHWARZ | 1 | 52107118480 | $3.25 | Shop at ECS Tuning | ||||
| 用于车辆及 织物 "Fluid" 或 "Linea"/ 灰色 或者 织物 "Vertex/ 灰色" 或者 织物 / 皮革 citrus/quarz-grau 或者 皮革 "Dakota"/grau |
ALAD=是 EBAD=是 FFB6=是 LCAD=是 |
|||||||||
| 10 | 饰板 座椅 外左 | GRAU | 1 | 05/2005 | 52106979651 | $12.81 | Shop at ECS Tuning | |||
| 10 | 饰板 座椅 外右 | GRAU | 1 | 05/2005 | 52106979652 | $12.81 | Shop at ECS Tuning | |||
| 用于车辆及 织物 "Fluid"/ 米色 或者 织物 "Vertex/ 米色" 或者 Sensatec/beige 或者 皮革 "Dakota"/beige |
ALB4=是 EBB4=是 KAB4=是 LCB4=是 |
|||||||||
| 10 | 饰板 座椅 外左 | BEIGE | 1 | 05/2005 | 52106979653 | $12.81 | Shop at ECS Tuning | |||
| 10 | 饰板 座椅 外右 | BEIGE | 1 | 05/2005 | 52106979654 | $12.81 | Shop at ECS Tuning | |||
| 用于车辆及 织物 "Fluid" 或 "Linea"/ 无烟煤色 或者 织物 "Blue Shadow/Alcantara"/ 无烟煤色 或者 织物 "Blue Shadow/Alcantara/anthr.blau" 或者 织物 "斜纹织物 / 无烟煤色" 或者 织物 'Layer / 无烟煤色' 或者 织物 'Layer / 牡蛎色' 或者 织物 "Vertex/ 无烟煤色" 或者 织物 / 皮革 "Citrus"/ 无烟煤色 或者 织物 / 皮革 citrus/blau 或者 织物 / 皮革 citrus/quarz-grau 或者 织物 / 皮革 'Pearlpoint / 无烟煤色' 或者 织物 / 皮革 "Impuls/ 无烟煤色" 或者 织物 / 皮革 'Impuls / 棕色' 或者 织物 / 皮革 "Speed"/ 无烟煤色 或者 Sensatec/schwarz 或者 皮革 "Dakota"/lemon 或者 皮革 "Dakota"/terra 或者 皮革 "Dakota/ 牡蛎色" 或者 皮革 "Dakota/ 红棕色" 或者 皮革 "Dakota"/korall-rot 或者 皮革 "Dakota"/jade-grau 或者 皮革 Dakota/黑色/蓝色对比色 或者 皮革 "Dakota"/schwarz |
ALAT=是 ANAT=是 ANNK=是 AWAT=是 BCAT=是 BCCX=是 EBAT=是 FFAT=是 FFB5=是 FFB6=是 FHAT=是 FMAT=是 FMCN=是 GEAT=是 KASW=是 LCB7=是 LCB8=是 LCCX=是 LCCZ=是 LCD1=是 LCD2=是 LCNL=是 LCSW=是 |
|||||||||
| 10 | 饰板 座椅 外左 | SCHWARZ | 1 | 05/2005 | 52106979645 | $12.81 | Shop at ECS Tuning | |||
| 10 | 饰板 座椅 外右 | SCHWARZ | 1 | 05/2005 | 52106979646 | $12.81 | Shop at ECS Tuning | |||
| 11 | 架梁 按动 左 | 1 | 52106979655 | $16.12 | Shop at ECS Tuning | |||||
| 11 | 架梁 按动 右 | 1 | 52106979656 | $16.12 | Shop at ECS Tuning | |||||
| 用于车辆及 织物 "Fluid" 或 "Linea"/ 灰色 或者 织物 "Vertex/ 灰色" 或者 织物 / 皮革 citrus/quarz-grau 或者 皮革 "Dakota"/grau |
ALAD=是 EBAD=是 FFB6=是 LCAD=是 |
|||||||||
| 12 | 饰板 安全带固定片 左侧 | GRAU | 1 | 05/2005 | 52106979631 | $3.88 | Shop at ECS Tuning | |||
| 12 | 饰板 安全带固定片 右侧 | GRAU | 1 | 05/2005 | 52106979632 | $3.88 | Shop at ECS Tuning | |||
| 用于车辆及 织物 "Fluid"/ 米色 或者 织物 "Vertex/ 米色" 或者 Sensatec/beige 或者 皮革 "Dakota"/beige |
ALB4=是 EBB4=是 KAB4=是 LCB4=是 |
|||||||||
| 12 | 饰板 安全带固定片 左侧 | BEIGE | 1 | 05/2005 | 52106979633 | $3.88 | Shop at ECS Tuning | |||
| 12 | 饰板 安全带固定片 右侧 | BEIGE | 1 | 05/2005 | 52106979634 | $3.88 | Shop at ECS Tuning | |||
| 用于车辆及 织物 "Fluid" 或 "Linea"/ 无烟煤色 或者 织物 "Blue Shadow/Alcantara"/ 无烟煤色 或者 织物 "Blue Shadow/Alcantara/anthr.blau" 或者 织物 "斜纹织物 / 无烟煤色" 或者 织物 'Layer / 无烟煤色' 或者 织物 'Layer / 牡蛎色' 或者 织物 "Vertex/ 无烟煤色" 或者 织物 / 皮革 "Citrus"/ 无烟煤色 或者 织物 / 皮革 citrus/blau 或者 织物 / 皮革 citrus/quarz-grau 或者 织物 / 皮革 'Pearlpoint / 无烟煤色' 或者 织物 / 皮革 "Impuls/ 无烟煤色" 或者 织物 / 皮革 'Impuls / 棕色' 或者 织物 / 皮革 "Speed"/ 无烟煤色 或者 Sensatec/schwarz 或者 皮革 "Dakota"/lemon 或者 皮革 "Dakota"/terra 或者 皮革 "Dakota/ 牡蛎色" 或者 皮革 "Dakota/ 红棕色" 或者 皮革 "Dakota"/korall-rot 或者 皮革 "Dakota"/jade-grau 或者 皮革 Dakota/黑色/蓝色对比色 或者 皮革 "Dakota"/schwarz |
ALAT=是 ANAT=是 ANNK=是 AWAT=是 BCAT=是 BCCX=是 EBAT=是 FFAT=是 FFB5=是 FFB6=是 FHAT=是 FMAT=是 FMCN=是 GEAT=是 KASW=是 LCB7=是 LCB8=是 LCCX=是 LCCZ=是 LCD1=是 LCD2=是 LCNL=是 LCSW=是 |
|||||||||
| 12 | 饰板 安全带固定片 左侧 | SCHWARZ | 1 | 05/2005 | 52106979625 | $3.88 | Shop at ECS Tuning | |||
| 12 | 饰板 安全带固定片 右侧 | SCHWARZ | 1 | 05/2005 | 52106979626 | $3.88 | Shop at ECS Tuning | |||
| 13 | 半圆头埋头螺钉 | M6 | 4 | 05/2005 | 07146964281 | $1.05 | Shop at ECS Tuning | |||
| 用于车辆及 座椅调整装置 部分电动 |
S4UAA=是 |
|||||||||
| 14 | 右侧座椅调整装置开关 | 1 | 61319265264 | Shop at ECS Tuning | ||||||
| 14 | 左侧座椅调整装置开关 | 1 | 61319265265 | Shop at ECS Tuning | ||||||
| 用于车辆及 座椅调节装置 电动 带记忆功能 |
S459A=是 |
|||||||||
| 14 | 开关 座椅调整装置 前左 | 1 | 61319265263 | Shop at ECS Tuning | ||||||
| 14 | 开关 座椅调整装置 右前 | 1 | 61319275070 | Shop at ECS Tuning | ||||||
| 15 | 饰板 座椅导轨 左 | 1 | 52107118501 | $3.25 | Shop at ECS Tuning | |||||
| 15 | 饰板 座椅导轨 右 | 1 | 52107118502 | $3.25 | Shop at ECS Tuning | |||||
| 仅适用于 座椅导轨 左前 / 右后 |
||||||||||
| 16 | 座椅导轨饰盖 | SCHWARZ | 2 | 52109110104 | $0.66 | Shop at ECS Tuning | ||||
| 仅适用于 座椅导轨 右前 / 左后 |
||||||||||
| 16 | 座椅导轨饰盖 | SCHWARZ | 2 | 52109110103 | $0.66 | Shop at ECS Tuning | ||||
| 17 | 半圆头埋头螺钉 | M10X37 | 4 | 07149156953 | $1.36 | Shop at ECS Tuning | ||||
| 18 | 支架 控制单元 | 2 | 52107140863 | $17.57 | Shop at ECS Tuning | |||||
| 19 | 半圆头埋头螺钉 | M4X8 | 4 | 07147148547 | $0.25 | Shop at ECS Tuning | ||||
| 20 | 连接 大腿支撑 | 2 | 52107161312 | $11.64 | Shop at ECS Tuning | |||||
| 21 | 支架 控制单元 左 | 1 | 03/2010 | 52107152229 | Shop at ECS Tuning | |||||
| 21 | 支架 控制单元 右 | 1 | 03/2010 | 52107152230 | $16.20 | Shop at ECS Tuning | ||||
| 22 | 饰板 安全带锁扣阻挡片 左 | SCHWARZ | 1 | 52107160593 | $3.25 | Shop at ECS Tuning | ||||
| 22 | 饰板 安全带锁扣阻挡片 右 | SCHWARZ | 1 | 52107160594 | $3.25 | Shop at ECS Tuning | ||||
| 23 | 半圆头埋头螺钉 | M5X10 | 2 | 07146956577 | $0.25 | Shop at ECS Tuning | ||||
| 24 | 备件 成套 | 1 | 52107245949 | $12.32 | Shop at ECS Tuning | |||||
备注
- 已经终止 = 这个零件已经不再生产.
