排氣裝置﹐帶廢氣觸媒轉換器 for BMW 5 Series E34 540i

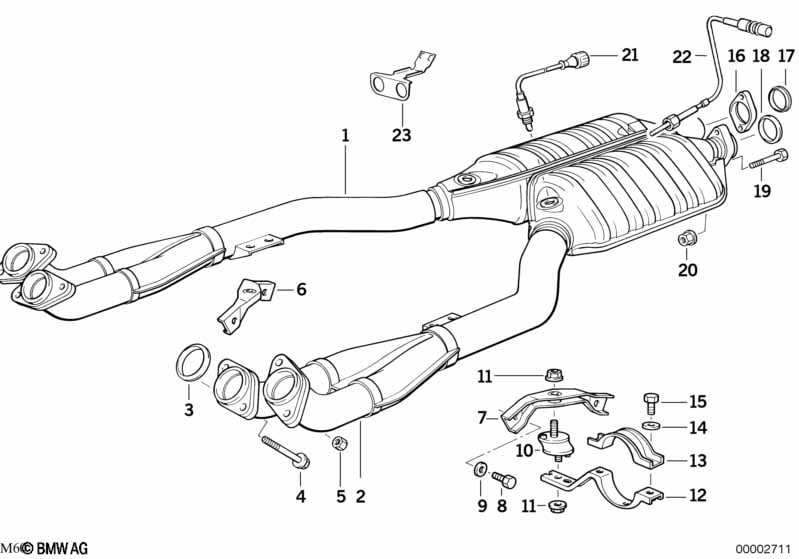

This 排氣裝置﹐帶廢氣觸媒轉換器 technical drawing provides a detailed breakdown of the assembly for the 5 Series E34 540i. It includes part names, part numbers and all associated mounting hardware.
| 號碼. | 敘述 | 補充 | 數量 | 從 | 最高至 | 零件料號 | 價錢 | 備註 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 01 | RP 排氣管 廢氣觸媒轉換器 氣缸 1-4 | ZYL.1-4 | 1 | 06/1994 | 18301728680 | $1630.43 | 已不供應 | Shop at ECS Tuning | ||
| 01 | 翻新排氣管 廢氣觸媒轉換器 氣缸 1-4 | ZYL.1-4 | 1 | 06/1994 | 18301741750 | $1378.26 | 已不供應 | Shop at ECS Tuning | ||
| 用於車輛及 國家規格 日本 |
L807A=岆 |
|||||||||
| 01 | 翻新排氣管 廢氣觸媒轉換器 氣缸 1-4 | ZYL.1-4 | 1 | 09/1994 | 18301728681 | 已不供應 | Shop at ECS Tuning | |||
| 01 | RP 排氣管 廢氣觸媒轉換器 氣缸 1-4 | ZYL.1-4 | 1 | 09/1994 | 18301742008 | Shop at ECS Tuning | ||||
| 02 | 翻新排氣管 廢氣觸媒轉換器 氣缸 5-8 | ZYL.5-8 | 1 | 06/1994 | 18301728678 | $1630.43 | 已不供應 | Shop at ECS Tuning | ||
| 02 | 翻新排氣管 廢氣觸媒轉換器 氣缸 5-8 | ZYL.5-8 | 1 | 06/1994 | 18301741749 | $1378.26 | 已不供應 | Shop at ECS Tuning | ||
| 用於車輛及 國家規格 日本 |
L807A=岆 |
|||||||||
| 02 | 翻新排氣管 廢氣觸媒轉換器 氣缸 5-8 | ZYL.5-8 | 1 | 09/1994 | 18301728679 | 已不供應 | Shop at ECS Tuning | |||
| 02 | RP 排氣管 廢氣觸媒轉換器 氣缸 5-8 | ZYL.5-8 | 1 | 09/1994 | 18301742007 | Shop at ECS Tuning | ||||
| 03 | 密封環 | 4 | 18301728734 | $11.80 | Shop at ECS Tuning | |||||
| 04 | 六角螺栓 | M8X65 | 4 | 11621716352 | $3.85 | Shop at ECS Tuning | ||||
| 05 | 帶肩螺母 | M8 | 4 | 18107523805 | $2.55 | Shop at ECS Tuning | ||||
| 08 | 六角螺栓及平墊圈 | M8X22 | 4 | 07119905739 | $0.62 | Shop at ECS Tuning | ||||
| 09 | 平墊圈 | 8,4X16X1,6-ZNNV | 4 | 07119907030 | Shop at ECS Tuning | |||||
| 11 | 帶肩螺母 | M8-8-SC-ZNNIV | 4 | 07119906089 | $0.32 | Shop at ECS Tuning | ||||
| 12 | 排氣裝置支架 | S6S 420G | 2 | 06/1994 | 18311723986 | $18.92 | Shop at ECS Tuning | |||
| 12 | 排氣裝置支架 | S6S 420G | 2 | 06/1994 | 09/1994 | 18321741158 | $6.55 | Shop at ECS Tuning | ||
| 僅連接 | ||||||||||
| -- | 間隔墊塊 | 1 | 06/1994 | 09/1994 | 18201728534 | $17.83 | Shop at ECS Tuning | |||
| 12 | 排氣裝置支架 | S6S 420G | 2 | 06/1994 | 09/1994 | 18321741158 | $6.55 | Shop at ECS Tuning | ||
| 僅連接 | ||||||||||
| -- | 支架 | 1 | 06/1994 | 09/1994 | 18321728641 | $58.31 | Shop at ECS Tuning | |||
| 12 | 排氣裝置支架 | S6S 420G | 2 | 09/1994 | 18321741158 | $6.55 | Shop at ECS Tuning | |||
| 僅連接 | ||||||||||
| -- | 間隔墊塊 | 1 | 09/1994 | 18201728534 | $17.83 | Shop at ECS Tuning | ||||
| 12 | 排氣裝置支架 | S6S 420G | 2 | 09/1994 | 18321741158 | $6.55 | Shop at ECS Tuning | |||
| 僅連接 | ||||||||||
| -- | 支架 | 1 | 09/1994 | 18321728641 | $58.31 | Shop at ECS Tuning | ||||
| 用於車輛及 國家規格 日本 |
L807A=岆 |
|||||||||
| 12 | 排氣裝置支架 | S6S 420G | 2 | 09/1994 | 18311723986 | $18.92 | Shop at ECS Tuning | |||
| 12 | 排氣裝置支架 | S6S 420G | 2 | 09/1994 | 18321741158 | $6.55 | Shop at ECS Tuning | |||
| 僅連接 | ||||||||||
| -- | 間隔墊塊 | 1 | 09/1994 | 18201728534 | $17.83 | Shop at ECS Tuning | ||||
| 12 | 排氣裝置支架 | S6S 420G | 2 | 09/1994 | 18321741158 | $6.55 | Shop at ECS Tuning | |||
| 僅連接 | ||||||||||
| -- | 支架 | 1 | 09/1994 | 18321728641 | $58.31 | Shop at ECS Tuning | ||||
| 13 | 夾圈 | D=65MM | 2 | 06/1994 | 18311723985 | $11.57 | Shop at ECS Tuning | |||
| 用於車輛及 國家規格 日本 |
L807A=岆 |
|||||||||
| 13 | 夾圈 | D=65MM | 2 | 09/1994 | 18311723985 | $11.57 | Shop at ECS Tuning | |||
| 14 | 平墊圈 | 8,4X16X1,6-ZNNV | 4 | 06/1994 | 07119907030 | Shop at ECS Tuning | ||||
| 15 | 六角螺栓 | M8X20-ZNNIV SI | 4 | 06/1994 | 07119903039 | Shop at ECS Tuning | ||||
| 15 | 六角螺栓及平墊圈 | M8X20-ZNS3 | 4 | 06/1994 | 07147165618 | $0.73 | Shop at ECS Tuning | |||
| 用於車輛及 國家規格 日本 |
L807A=岆 |
|||||||||
| 15 | 六角螺栓 | M8X20-ZNNIV SI | 4 | 09/1994 | 07119903039 | Shop at ECS Tuning | ||||
| 16 | 法蘭 | 1 | 18111719371 | $23.57 | Shop at ECS Tuning | |||||
| 17 | 密封環 | 55MM | 1 | 18111723531 | Shop at ECS Tuning | |||||
| 18 | 密封環 | 52MM | 1 | 18111719370 | $8.37 | Shop at ECS Tuning | ||||
| 19 | 六角螺栓 | M8X55-8.8 | 4 | 07119902957 | $5.27 | Shop at ECS Tuning | ||||
| 20 | 六角螺母 帶法蘭 | M8 | 4 | 18307620549 | Shop at ECS Tuning | |||||
| 21 | 氧傳感器 | L=420MM | 2 | 06/1994 | 11781741666 | $215.65 | 已不供應 | Shop at ECS Tuning | ||
| 21 | 氧傳感器 | L=480MM | 2 | 06/1994 | 11781742023 | $215.65 | Shop at ECS Tuning | |||
| 用於車輛及 國家規格 日本 |
L807A=岆 |
|||||||||
| 22 | 熱敏傳感器 | 2 | 11781722357 | 已不供應 | Shop at ECS Tuning | |||||
| 23 | 支架 導線 氧傳感器 | 1 | 12521747537 | $16.22 | 已不供應 | Shop at ECS Tuning | ||||
備註
- 已不供應 = 此零件已停產
